یکی از دلایل اصلی محبوبیت ارت الکترونیکی نسبت به چاه ارت سنتی، سادگی و سرعت نصب آن است. در حالیکه حفر چاه ارت به روزها زمان، مجوز حفاری و شرایط خاص خاک نیاز دارد، نصب دستگاه ارت الکترونیکی در بسیاری از موارد کمتر از سی دقیقه طول میکشد. با اینحال، همین سادگی باعث شده برخی کاربران نصب را دستکم بگیرند و اشتباهاتی مرتکب شوند که مستقیماً روی ایمنی جانی تأثیر میگذارد. در این راهنما، مراحل دقیق نصب ارت الکترونیکی برای دو حالت رایج (نصب پریزی برای یک دستگاه، و نصب ثابت روی تابلو برق برای کل واحد) را همراه با نکات ایمنی و اشتباهات رایج بررسی میکنیم.
ارت الکترونیکی چیست و چرا نصب آن سادهتر از چاه ارت است؟
ارت الکترونیکی دستگاهی است که بهجای اتصال فیزیکی به زمین، ولتاژهای نشتی و القایی روی بدنه تجهیزات را جذب کرده و در صورت بروز اتصالی، برق را در کسری از ثانیه قطع میکند. چون این سیستم نیازی به حفاری، صفحه مسی یا اندازهگیری مقاومت خاک ندارد، نصب آن به سیمکشی برق ساختمان محدود میشود؛ به همین دلیل هم در واحدهای مسکونی و هم در تابلوهای برق صنعتی قابل اجراست.
قبل از شروع: ابزار و پیشنیازهای نصب
ابزار و تجهیزات مورد نیاز
برای نصب استاندارد به این موارد نیاز دارید: پیچگوشتی تخت و چهارسو مناسب پیچهای ترمینال، سیملختکن، مولتیمتر یا فازمتر برای تشخیص سیم فاز و نول، دفترچه راهنمای دستگاه (که باید دقیقاً بر اساس مدل خریداریشده رعایت شود)، و در صورت نصب روی تابلو برق، کلید مینیاتوری یا کلید اصلی برای قطع برق حین کار.
آیا نصب ارت الکترونیکی نیاز به برقکار متخصص دارد؟
برای نوع پریزی (مونو دیوایس) که برای محافظت از یک دستگاه یا یک واحد کوچک استفاده میشود، بسیاری از کاربران با رعایت دقیق دفترچه راهنما قادر به نصب خودشان هستند. اما برای نصب ثابت روی تابلو برق ساختمان یا تأسیسات صنعتی، استفاده از برقکار دارای پروانه کار الزامی است؛ چون اتصال اشتباه فاز و نول در این سطح میتواند به تجهیزات آسیب بزند یا خطر برقگرفتگی ایجاد کند.
انواع نصب ارت الکترونیکی
نصب پریزی (مونو دیوایس) برای یک دستگاه یا واحد کوچک
این نوع برای محافظت از یک وسیله برقی خاص (مانند یخچال، ماشینلباسشویی یا آبگرمکن) یا یک واحد مسکونی کوچک طراحی شده و از طریق یک پریز سهشاخه به برق متصل میشود. رایجترین نوع در بازار خانگی همین مدل است.
نصب ثابت روی تابلو برق برای کل ساختمان یا واحد صنعتی
در این حالت، دستگاه (معمولاً با آمپراژ بالاتر، از ۱۵ تا ۲۰۰ آمپر بسته به میزان مصرف) داخل تابلو برق اصلی نصب و بهصورت دائم سیمکشی میشود تا کل ساختمان، طبقه یا خط تولید را پوشش دهد. این نوع نصب باید دقیقاً طبق نقشه سیمکشی ارائهشده توسط سازنده و توسط برقکار مجرب انجام شود.
مراحل نصب ارت الکترونیکی نوع پریزی (مونو دیوایس)
- قطع برق محل نصب: پیش از هر اقدامی، کلید مینیاتوری مربوط به پریز موردنظر را خاموش کنید تا از برقدار نبودن مسیر مطمئن شوید.
- نصب و سیمکشی پریز سهشاخه (MK): پریز سهشاخه استاندارد را روی دیوار نصب کنید. سیم فاز محل را به پیچ L (فاز) و سیم نول را به پیچ N (نول) پریز متصل نمایید.
- اتصال کابل پاور دستگاه: کابل پاور همراه دستگاه، در یک سر به دوشاخه/سهشاخه و در سر دیگر به دو سیم به رنگ آبی و قرمز ختم میشود. سیم آبی را به ترمینال نول (N) و سیم قرمز را به ترمینال فاز (L) روی خود دستگاه ارت الکترونیکی وصل کنید.
- اتصال به برق: دوشاخه دستگاه را به پریزی که در مرحله دوم نصب کردید متصل کنید و سپس کلید مینیاتوری را روشن نمایید.
- روشن کردن دستگاه: کلید پاور روی بدنه دستگاه را به حالت On ببرید. روشنشدن چراغ نشانگر دستگاه، تأییدکننده نصب صحیح فاز و نول است.
- بررسی سیستم تشخیص زمین: در مدلهای استاندارد، اگر پین ارت بهدرستی متصل نباشد یا مسیر تشخیص زمین دستگاه فعال نشود، دستگاه روشن نخواهد شد؛ این ویژگی خودش یک تست اولیه ایمنی محسوب میشود.

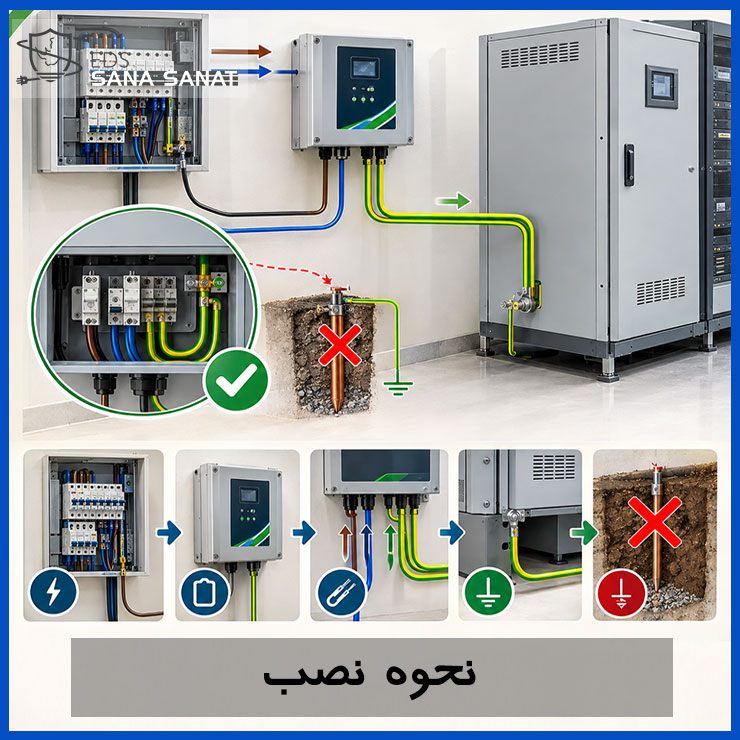

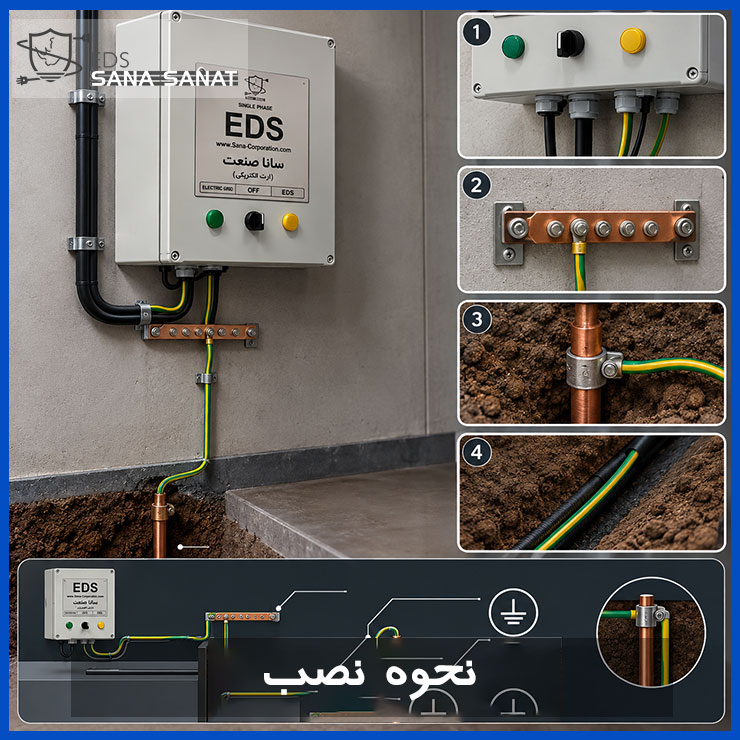

مراحل نصب ارت الکترونیکی روی تابلو برق (نصب دائم و صنعتی)
- قطع کامل برق ورودی: کلید اصلی تابلو برق را خاموش کرده و با فازمتر از بیبرق بودن مسیر کاری اطمینان حاصل کنید.
- انتخاب محل مناسب نصب دستگاه: دستگاه را در جای خشک، دور از رطوبت و با تهویه مناسب داخل یا کنار تابلو برق نصب کنید، مطابق ابعاد ذکرشده در دفترچه راهنما.
- سیمکشی ورودی فاز و نول: خطوط فاز و نول اصلی ساختمان را دقیقاً مطابق دیاگرام سیمکشی سازنده به ترمینالهای ورودی دستگاه متصل کنید. رعایت دقیق رنگبندی و شماره ترمینالها طبق دفترچه راهنمای همان مدل ضروری است.
- اتصال خروجی به شبکه توزیع ساختمان: خروجی دستگاه مطابق دستورالعمل سازنده به باسبار توزیع یا مسیر حفاظتی ساختمان وصل میشود تا حفاظت به تمام مدارهای زیرمجموعه تسری یابد.
- بازرسی نهایی قبل از برقراری برق: تمام اتصالات را از نظر محکم بودن پیچها و نبود تماس فلز به فلز غیرمجاز بازبینی کنید.
- وصل برق و تست عملکرد: کلید اصلی را وصل کرده، عملکرد چراغهای نشانگر دستگاه و در صورت امکان تست دستی قطع اضطراری (طبق دفترچه راهنما) را انجام دهید.
نکات ایمنی حیاتی هنگام نصب ارت الکترونیکی
رعایت این نکات، بین یک نصب ایمن و یک ریسک جانی فاصله ایجاد میکند:
- هرگز روی مدار برقدار کار نکنید؛ همیشه پیش از باز کردن ترمینالها، کلید مربوطه را قطع کنید.
- پیش از نصب، با فازمتر یا مولتیمتر از سالم بودن و صحیح بودن سیم نول ساختمان مطمئن شوید؛ نول معیوب میتواند عملکرد حفاظتی دستگاه را مختل کند.
- هرگز جای سیم فاز و نول را در ترمینالهای دستگاه اشتباه نگیرید؛ این خطای رایج میتواند دستگاه را از کار بیندازد یا آن را آسیب برساند.
- از دستکش و کفش عایق هنگام کار با تابلو برق استفاده کنید.
- برای نصب روی تابلو برق ساختمان یا خط صنعتی، حتماً از برقکار دارای صلاحیت فنی استفاده کنید.
- پس از نصب، دستگاه را رها نکنید؛ عملکرد آن را طبق بازه توصیهشده سازنده (معمولاً سالانه) تست کنید.
اشتباهات رایج در نصب ارت الکترونیکی و راه پیشگیری
جابهجایی فاز و نول
رایجترین اشتباه، اتصال برعکس سیم فاز و نول به ترمینالهای دستگاه است. همانطور که در مرحله سوم گفته شد، سیم آبی معمولاً نول و سیم قرمز فاز است، اما این رنگبندی باید همیشه با دفترچه راهنمای مدل خاص خریداریشده تطبیق داده شود، چون استاندارد رنگبندی میتواند بین برندها متفاوت باشد.
نادیده گرفتن سلامت سیم نول ساختمان
نصب دستگاه روی یک مسیر نول معیوب یا شل، رایجترین علت گزارشهای «دستگاه روشن نمیشود» یا «عملکرد نامطمئن» است. پیش از نصب، تست سلامت نول باید انجام شود.
نصب در محیط مرطوب یا بدون تهویه
رطوبت بالا میتواند طول عمر مدار الکترونیکی داخلی دستگاه را کاهش دهد. محل نصب باید خشک و با تهویه مناسب انتخاب شود.
عدم تست پس از نصب
بسیاری از نصبکنندگان پس از روشن شدن چراغ نشانگر، تست را کافی میدانند؛ در حالیکه تست عملکرد قطع (طبق روش ذکرشده در دفترچه راهنما) برای اطمینان از عملکرد واقعی در شرایط خطا ضروری است.
چطور بعد از نصب، عملکرد صحیح دستگاه را تست کنیم؟
پس از اتصال و روشنشدن دستگاه، دو سطح تست توصیه میشود. سطح اول، بررسی چراغهای نشانگر روی بدنه دستگاه است که وضعیت فاز، نول و تشخیص زمین را نمایش میدهند. سطح دوم، تست عملکردی با استفاده از دکمه تست (در مدلهایی که این قابلیت را دارند) است که باید باعث قطع سریع مدار شود؛ در صورت عدم قطع، باید فوراً با پشتیبانی فنی سازنده تماس گرفته شود. توصیه میشود نتیجه این تست اولیه بههمراه تاریخ نصب یادداشت شود تا مبنای مقایسه برای تستهای دورهای بعدی باشد.
هزینه و زمان نصب ارت الکترونیکی چقدر است؟
زمان نصب نوع پریزی معمولاً بین پانزده تا سی دقیقه است و در بیشتر موارد نیاز به هزینه نصب جداگانه ندارد. نصب ثابت روی تابلو برق، بسته به اندازه ساختمان و تعداد مدارها، میتواند بین یک تا چند ساعت طول بکشد و معمولاً هزینه نصب توسط برقکار بهصورت جداگانه از قیمت دستگاه محاسبه میشود. برای پروژههای بزرگتر، دریافت مشاوره فنی از تولیدکننده پیش از خرید مدل مناسب توصیه میشود.
جمعبندی
نصب ارت الکترونیکی، چه نوع پریزی و چه نصب ثابت روی تابلو برق، فرایندی بهمراتب سادهتر و سریعتر از حفر چاه ارت سنتی است. اما سادگی نصب نباید با بیدقتی اشتباه گرفته شود؛ رعایت دقیق دفترچه راهنمای مدل خریداریشده، اطمینان از سلامت سیم نول پیش از نصب، و تست عملکرد پس از اتمام کار، سه اصلی هستند که نتیجه نصب را از یک اقدام صرفاً فنی به یک تجهیز ایمنی واقعی تبدیل میکنند.
سوالات متداول درباره نصب ارت الکترونیکی
آیا خودم میتوانم ارت الکترونیکی را نصب کنم؟
برای نوع پریزی (مونو دیوایس) با رعایت دقیق دفترچه راهنما امکانپذیر است. برای نصب ثابت روی تابلو برق، استفاده از برقکار متخصص توصیه میشود.
نصب ارت الکترونیکی چقدر طول میکشد؟
نوع پریزی معمولاً کمتر از سی دقیقه و نصب ثابت روی تابلو برق بسته به اندازه پروژه از یک تا چند ساعت زمان میبرد.
اگر بعد از نصب دستگاه روشن نشود چه باید کرد؟
ابتدا از صحت اتصال فاز و نول و سالم بودن سیم نول ساختمان مطمئن شوید. اگر مشکل ادامه داشت، با پشتیبانی فنی تولیدکننده تماس بگیرید.
آیا برای نصب ارت الکترونیکی نیاز به مجوز خاصی است؟
برای نصب خانگی نوع پریزی معمولاً نیازی نیست، اما برای پروژههای ساختمانی رسمی بهتر است پیش از نصب با ناظر پروژه هماهنگ شود.
