چرا دما و یخبندان روی مقاومت سیستم ارت تاثیر میگذارد؟
مقاومت الکتریکی زمین، یا همان مقاومت سیستم ارت، مستقیماً به توانایی خاک در هدایت جریان الکتریکی بستگی دارد. این هدایتپذیری از سه عامل اصلی تبعیت میکند: میزان رطوبت خاک، غلظت املاح محلول در آن، و دمای خاک. در میان این سه عامل، دما نقشی است که اغلب کمتر از حد واقعی خود دیده میشود، در حالی که بهویژه در فصل سرد سال، میتواند تعیینکنندهترین عامل باشد.
وقتی دمای خاک به زیر صفر درجه سانتیگراد میرسد، آب موجود در منافذ خاک به تدریج به یخ تبدیل میشود. یخ برخلاف آب مایع، عملاً یک عایق الکتریکی محسوب میشود، نه یک هادی. به همین دلیل، هرچه درصد بیشتری از رطوبت خاک اطراف الکترود ارت منجمد شود، مسیرهای هدایت جریان الکتریکی محدودتر شده و مقاومت ویژه خاک به شدت افزایش مییابد. مطالعات میدانی نشان میدهد که مقاومت ویژه خاک در دمای زیر صفر درجه میتواند تا چند برابر مقدار آن در دمای معمولی تابستان افزایش پیدا کند.

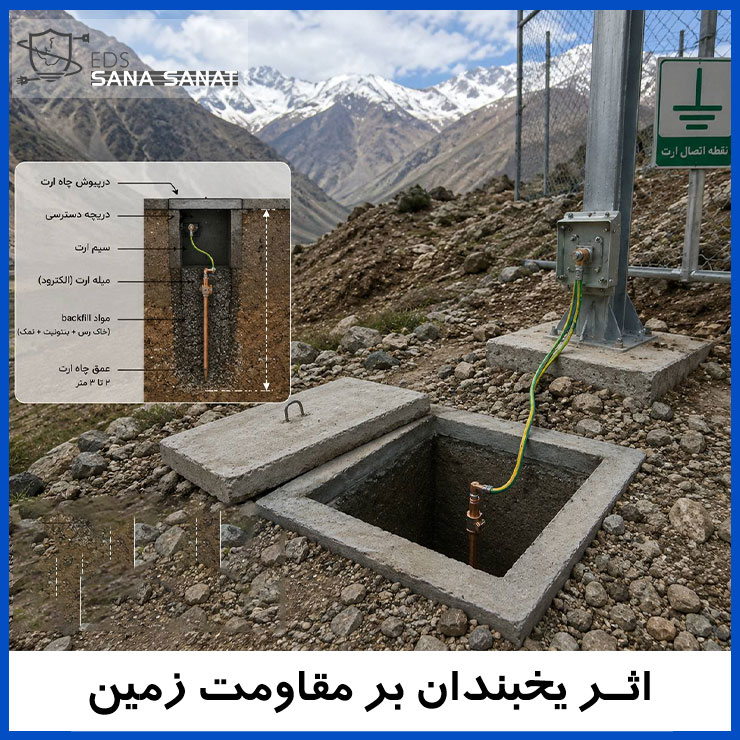

این موضوع برای تأسیساتی که سیستم ارت آنها بر پایه چاه ارت سنتی و الکترودهای نزدیک به سطح زمین طراحی شده، اهمیت دوچندانی دارد؛ چرا که لایههای سطحی خاک نخستین بخشی هستند که در معرض یخبندان قرار میگیرند.
برای مشاهده جایگزین چاه ارت کلیک کنید.
رابطه رطوبت خاک، یخزدگی و مقاومت الکتریکی
جنس و بافت خاک نقش مهمی در میزان تاثیرپذیری از یخبندان دارد. خاکهای رسی و لومی که ظرفیت نگهداری آب بالایی دارند، در برابر تغییرات دمایی نسبت به خاکهای شنی و سنگی رفتار متفاوتی از خود نشان میدهند. در خاکهای با رطوبت بالا، انجماد سریعتر و عمیقتر رخ میدهد و به همان نسبت، افزایش مقاومت نیز محسوستر خواهد بود.
از سوی دیگر، در مناطقی که خاک به طور طبیعی خشک است، دمای پایین به تنهایی اثر چندانی بر مقاومت ندارد، زیرا از ابتدا رطوبت کافی برای هدایت جریان وجود نداشته است. این نکته توضیح میدهد که چرا در برخی مناطق کویری ایران، با وجود سرمای شبانه شدید، افت عملکرد سیستم ارت به اندازه مناطق مرطوب و کوهستانی محسوس نیست.
نکته مهم دیگر، وجود پدیدهای به نام «چرخه ذوب و انجماد» است. در این چرخه، خاک در طول شبانهروز یا در فصول انتقالی مانند اواخر پاییز و اوایل بهار، بارها منجمد و ذوب میشود. این چرخههای مکرر میتوانند در بلندمدت باعث شل شدن اتصال الکترود با خاک اطراف آن شوند و حتی در برخی موارد، فاصله هوایی کوچکی بین الکترود و خاک ایجاد کنند که به طور دائمی مقاومت سیستم را افزایش میدهد.
پیشنهاد مقاله: چاه ارت الکتریکی چیست؟
عمق نفوذ یخبندان در مناطق مختلف ایران
عمق نفوذ یخبندان در خاک، بسته به اقلیم منطقه، ارتفاع از سطح دریا و میزان بارندگی زمستانی، در نقاط مختلف کشور بسیار متفاوت است. در مناطق معتدل و جنوبی کشور، این عمق معمولاً از چند سانتیمتر تجاوز نمیکند و اغلب پس از چند روز آفتابی برطرف میشود. اما در مناطق سردسیر، کوهستانی و شمال غرب کشور، عمق یخبندان میتواند به ۵۰ تا حتی بیش از ۱۰۰ سانتیمتر برسد و در برخی زمستانهای سخت، برای هفتهها یا حتی ماهها پابرجا بماند.
این تفاوت اقلیمی، اهمیت طراحی اختصاصی سیستم ارت برای هر منطقه را نشان میدهد. الکترودی که در یک شهر کویری با عمق استاندارد نصب شده و به خوبی کار میکند، ممکن است در یک شهر سردسیر با همان عمق، در فصل زمستان عملاً بالای خط یخبندان قرار بگیرد و کارایی خود را به طور موقت از دست بدهد.
از این رو، در پروژههای اجرای چاه ارت یا سیستمهای ارت الکترونیکی در مناطق سردسیر، توصیه میشود عمق نصب الکترود با در نظر گرفتن حداکثر عمق یخبندان تاریخی منطقه تعیین شود، نه صرفاً بر اساس استاندارد میانگین کشوری.
نمونههای عملی: مناطق پرخطر یخبندان در ایران
برخی استانها و شهرهای کشور به دلیل موقعیت جغرافیایی و ارتفاع بالا، هر ساله با یخبندانهای طولانی و شدید مواجه میشوند. شهرهایی مانند اردبیل، تبریز، همدان، سنندج، شهرکرد و ارومیه از جمله مناطقی هستند که دمای هوا در ماههای دی و بهمن اغلب برای هفتهها زیر صفر باقی میماند. در چنین شهرهایی، پروژههای صنعتی، بیمارستانی و مخابراتی که سیستم ارت آنها بدون توجه به این ویژگی اقلیمی طراحی شده، معمولاً هر ساله در اوج زمستان با افزایش قابلتوجه مقاومت ارت و به دنبال آن، افزایش حساسیت کلیدهای محافظت جان مواجه میشوند.
در مقابل، در شهرهایی با اقلیم گرم و خشک مانند بندرعباس، اهواز یا یزد، اگرچه یخبندان تقریباً هیچگاه رخ نمیدهد، اما چالش اصلی سیستم ارت در نقطه مقابل قرار دارد: خشکی مفرط خاک در تابستان. این تفاوت اقلیمی نشان میدهد که هیچ نسخه واحدی برای طراحی سیستم ارت در سراسر کشور کاربرد ندارد و شناخت دقیق شرایط اقلیمی هر منطقه، پیشنیاز اصلی یک طراحی مهندسی صحیح است.
برای مشاهده تجهیزات ارت کلیک کنید.
نشانههای افت عملکرد سیستم ارت در فصل سرد
تشخیص افت عملکرد سیستم ارت در زمستان همیشه به سادگی امکانپذیر نیست، چون این افت معمولاً به تدریج و بدون علامت ظاهری واضح رخ میدهد. با این حال، چند نشانه رایج وجود دارد که میتواند هشداردهنده باشد:
- افزایش ناگهانی حساسیت یا قطع و وصل مکرر کلیدهای محافظ جان (RCD) در روزهای سرد سال
- مشاهده جرقه یا نویز بیشتر در تجهیزات الکترونیکی حساس نسبت به فصل تابستان
- احساس برقگرفتگی خفیف در بدنه فلزی دستگاهها که در تابستان مشاهده نمیشد
- نتایج متفاوت و غیرقابل پیشبینی در تستهای دورهای مقاومت ارت بین فصول مختلف سال
اگر هر یک از این نشانهها در ساختمان یا تأسیسات صنعتی مشاهده شود، توصیه میشود پیش از بروز حادثه جدیتر، تست تخصصی مقاومت ارت در همان بازه سرد سال انجام شود، نه صرفاً در فصلهای معتدل که نتیجه بهتری نشان میدهند.
راهکارهای عملی برای کاهش اثر یخبندان بر سیستم ارت
افزایش عمق نصب الکترود ارت
سادهترین و در عین حال موثرترین راهکار، نصب الکترود در عمقی پایینتر از حداکثر عمق یخبندان تاریخی منطقه است. در این حالت، بدنه اصلی الکترود همواره در خاکی قرار دارد که دمای آن نسبتاً پایدار و بالاتر از نقطه انجماد باقی میماند. در بسیاری از استانداردهای بینالمللی، عمق حداقل ۶۰ تا ۸۰ سانتیمتر برای مناطق معتدل توصیه میشود که در مناطق سردسیر باید متناسب با شرایط اقلیمی افزایش یابد.
پیشنهاد مقاله: سیستمهای ارتینگ TN، TT و IT چه تفاوتی دارند؟
استفاده از مواد بهبوددهنده هدایت خاک (GEM)
موادی که با نامهای تجاری مختلف تحت عنوان «بهبوددهنده مقاومت خاک» یا GEM شناخته میشوند، میتوانند رطوبت و هدایت الکتریکی اطراف الکترود را حتی در دمای پایین حفظ کنند. این مواد معمولاً به صورت ژل یا ترکیب معدنی، دور الکترود ارت قرار میگیرند و برخلاف آب معمولی، نقطه انجماد بسیار پایینتری دارند، به همین دلیل در برابر یخبندان مقاومتر عمل میکنند.
بازنگری در روشهای سنتی مانند نمکپاشی
در گذشته، استفاده از نمک یا محلولهای شور برای کاهش موقت مقاومت خاک اطراف چاه ارت رایج بود. هرچند این روش میتواند در کوتاهمدت مقاومت را کاهش دهد، اما به دلیل خورندگی بالا برای الکترود فلزی و همچنین شسته شدن تدریجی نمک توسط بارشهای زمستانی، امروزه به عنوان یک راهحل پایدار و بلندمدت توصیه نمیشود و بیشتر جای خود را به مواد بهبوددهنده مهندسیشده داده است.
بهرهگیری از سیستمهای ارت الکترونیکی
سیستمهای ارت الکترونیکی که بر پایه فناوری تخلیه کنترلشده طراحی شدهاند، به دلیل ساختار متفاوت خود نسبت به چاه ارت سنتی، معمولاً وابستگی کمتری به رطوبت فصلی و دمای سطحی خاک دارند. این ویژگی باعث میشود عملکرد آنها در طول سال، از جمله در ماههای سرد زمستان، پایدارتر باقی بماند و نوسان مقاومت کمتری نسبت به چاههای ارت سنتی نشان دهند.
اهمیت تست و اندازهگیری مقاومت ارت در فصل سرد
یکی از اشتباهات رایج در نگهداری سیستمهای ارت این است که تست دورهای مقاومت، تنها یکبار در سال و معمولاً در فصلهای معتدل انجام میشود. این رویکرد میتواند تصویری نادرست و خوشبینانه از وضعیت واقعی سیستم ارائه دهد، زیرا مقادیر اندازهگیریشده در بهار یا تابستان، لزوماً نشاندهنده عملکرد سیستم در بحرانیترین شرایط یعنی اوج سرمای زمستان نیست.
توصیه فنی این است که برای تأسیسات حساس مانند بیمارستانها، مراکز داده، ایستگاههای مخابراتی و ساختمانهای اداری بزرگ، حداقل یک نوبت تست مقاومت ارت در سردترین ماههای سال نیز انجام شود. مقایسه نتایج این تست با تست تابستانی، تصویر واقعیتری از حاشیه ایمنی سیستم در بدترین حالت ممکن به دست میدهد.
در این تستها، عواملی مانند دمای هوا، میزان بارندگی اخیر و وضعیت پوشش برفی زمین باید در گزارش ثبت شوند، زیرا بدون این اطلاعات، مقایسه نتایج بین سالهای مختلف یا فصول مختلف عملاً غیرممکن خواهد بود.
مقایسه رفتار سیستم ارت در گرمای تابستان و سرمای زمستان
جالب است بدانید که سیستم ارت همانطور که در برابر سرمای شدید زمستان آسیبپذیر است، در گرمای شدید تابستان نیز با چالشهای خاص خود روبروست، هرچند مکانیزم این دو پدیده کاملاً متفاوت است. در تابستان، مشکل اصلی خشک شدن سریع رطوبت خاک بر اثر تبخیر است، در حالی که در زمستان، مشکل اصلی تبدیل رطوبت موجود به یخ غیرهادی است. نتیجه نهایی هر دو پدیده اما مشابه است: افزایش مقاومت ویژه خاک و کاهش کارایی سیستم ارت.
این شباهت نتیجه نشان میدهد که طراحی یک سیستم ارت پایدار، باید از ابتدا برای هر دو سناریوی حدی طراحی شود، نه فقط بر اساس شرایط میانگین یا فصلهای معتدل سال. به همین دلیل، بسیاری از مهندسان برق در پروژههای حرفهای، آزمایش مقاومت ارت را در هر دو فصل گرم و سرد سال به عنوان بخشی از چکلیست استاندارد نگهداری در نظر میگیرند.
مقایسه مقاومت ویژه خاک در فصول مختلف سال
برای درک بهتر شدت این پدیده، مقایسه تقریبی مقاومت ویژه یک نوع خاک مشخص در فصول مختلف میتواند بسیار روشنگر باشد. مقادیر زیر بر اساس مطالعات میدانی رایج در صنعت برق ارائه شده و صرفاً جنبه آموزشی و تقریبی دارند، زیرا مقدار دقیق در هر پروژه باید با تست میدانی مشخص شود.
| وضعیت خاک | دمای تقریبی | روند تغییر مقاومت ویژه خاک |
|---|---|---|
| خاک مرطوب در تابستان معتدل | حدود ۲۰ تا ۲۵ درجه سانتیگراد | پایینترین سطح مقاومت، بهترین هدایت الکتریکی |
| خاک خشکشده در اوج گرمای تابستان | بالای ۳۵ درجه سانتیگراد | افزایش مقاومت به دلیل تبخیر رطوبت |
| خاک سرد پیش از یخبندان | حدود صفر تا پنج درجه سانتیگراد | افزایش تدریجی مقاومت |
| خاک منجمد در عمق یخبندان | زیر صفر درجه سانتیگراد | افزایش شدید و غیرخطی مقاومت، گاهی چند برابر حالت عادی |
همانطور که در این جدول مشخص است، بحرانیترین نقطه از نظر مقاومت سیستم ارت، دقیقاً زمانی رخ میدهد که خاک اطراف الکترود به طور کامل یا جزئی منجمد شده باشد. این نکته اهمیت طراحی سیستم بر اساس بدترین حالت ممکن، و نه شرایط میانگین سال، را دوباره یادآوری میکند.
چاه ارت سنتی در برابر سیستم ارت الکترونیکی: کدام در برابر یخبندان مقاومتر است؟
یکی از پرسشهای رایج کارفرمایان و مهندسان برق این است که آیا سرمایهگذاری روی سیستمهای ارت الکترونیکی در مناطق سردسیر، توجیه فنی و اقتصادی دارد یا نه. برای پاسخ به این سوال، بهتر است رفتار این دو سیستم را از منظر مقاومت در برابر یخبندان با هم مقایسه کنیم.
چاه ارت سنتی، که عملکرد آن مستقیماً به تماس فیزیکی الکترود با رطوبت طبیعی خاک وابسته است، در فصل زمستان و بهخصوص در دورههای یخبندان طولانی، بیشترین افت عملکرد را تجربه میکند. این افت بهویژه در چاههای کمعمق یا چاههایی که در خاکهای سنگی و کمرطوبت حفر شدهاند، محسوستر است.
در مقابل، سیستمهای ارت الکترونیکی به دلیل ساختار فنی متفاوت خود، وابستگی کمتری به رطوبت لحظهای و دمای سطحی خاک دارند. این ویژگی باعث میشود نوسان مقاومت آنها بین فصول مختلف سال، بهطور محسوسی کمتر از چاه ارت سنتی باشد. البته این بدان معنا نیست که این سیستمها کاملاً از تاثیرات محیطی مصون هستند، بلکه نشاندهنده پایداری نسبی بیشتر آنها در طول سال است.
با این حال، انتخاب نهایی بین این دو گزینه باید بر اساس عوامل متعددی از جمله بودجه پروژه، نوع کاربری ساختمان، سطح حساسیت تجهیزات نصبشده و شرایط اقلیمی دقیق منطقه انجام شود، نه صرفاً بر پایه یک عامل واحد مانند مقاومت در برابر یخبندان.
برای مشاهده قیمت دستگاه ارت الکترونیکی کلیک کنید.
اشتباهات رایج در طراحی سیستم ارت برای مناطق سردسیر
بررسی پروژههای اجراشده در مناطق سردسیر کشور نشان میدهد که بخش قابل توجهی از مشکلات زمستانی سیستم ارت، ریشه در چند اشتباه تکرارشونده در مرحله طراحی و اجرا دارد:
- نصب الکترود با عمق استاندارد کشوری، بدون توجه به عمق یخبندان محلی: استفاده از یک عدد ثابت برای عمق نصب در سراسر کشور، بدون در نظر گرفتن تفاوتهای اقلیمی منطقهای.
- عدم انجام تست مقاومت در فصل سرد: اکتفا کردن به تستهای فصل معتدل و تعمیم نادرست نتیجه آن به کل سال.
- نادیده گرفتن جنس و بافت خاک منطقه: طراحی یکسان برای خاکهای رسی مرطوب و خاکهای شنی خشک، در حالی که رفتار این دو در برابر یخبندان کاملاً متفاوت است.
- عدم بازرسی دورهای اتصال فیزیکی الکترود با خاک: نادیده گرفتن احتمال شل شدن اتصال بر اثر چرخههای مکرر ذوب و انجماد در طول چند سال بهرهبرداری.
اصلاح این اشتباهات معمولاً هزینه چندانی در مرحله طراحی اولیه ندارد، اما در صورت نادیده گرفته شدن، میتواند در بلندمدت منجر به هزینههای سنگین تعمیر، تعویض تجهیزات آسیبدیده و حتی خطرات جانی شود.
پیشنهاد مقاله: استاندارد IEC ارتینگ در مقابل مقررات ملی ساختمان ایران
چکلیست نگهداری زمستانی سیستم ارت
برای کاهش ریسک افت عملکرد سیستم ارت در فصل سرد، رعایت موارد زیر پیش از شروع رسمی زمستان توصیه میشود:
- بررسی و ثبت وضعیت مقاومت ارت در پاییز، پیش از شروع یخبندان جدی
- بازدید بصری از اتصالات و کابلهای ارت برای اطمینان از عدم خوردگی یا شلشدگی
- بررسی وضعیت زهکشی اطراف چاه ارت برای جلوگیری از تجمع آب و یخزدگی شدیدتر
- برنامهریزی برای تست مجدد مقاومت در سردترین هفتههای سال
- مستندسازی نتایج هر تست به همراه دما و شرایط جوی روز اندازهگیری، برای مقایسه دقیقتر در سالهای آینده
سوالات متداول درباره تاثیر یخبندان بر سیستم ارت
آیا یخبندان میتواند باعث از کار افتادن کامل سیستم ارت شود؟
یخبندان معمولاً سیستم ارت را بهطور کامل از کار نمیاندازد، اما با کاهش رطوبت آزاد خاک و افزایش مقاومت ویژه زمین، میتواند عملکرد آن را به شدت تضعیف کند، بهویژه اگر الکترودها در عمق کم نصب شده باشند.
چند سانتیمتر عمق یخبندان روی مقاومت ارت اثر میگذارد؟
بسته به منطقه آبوهوایی، عمق نفوذ یخبندان در ایران معمولاً بین ۲۰ تا ۱۰۰ سانتیمتر متغیر است. هرچه الکترود ارت در عمق کمتری نسبت به این لایه یخزده قرار گرفته باشد، افزایش مقاومت محسوستر خواهد بود.
بهترین راهحل برای ثابت نگه داشتن مقاومت ارت در زمستان چیست؟
نصب الکترود در عمق مناسب زیر خط یخبندان منطقه، استفاده از مواد بهبوددهنده هدایت خاک و بهرهگیری از سیستمهای ارت الکترونیکی که کمتر به رطوبت فصلی خاک وابسته هستند، از موثرترین راهکارها به شمار میروند.
جمعبندی
یخبندان و سرمای زمستان، اگرچه اغلب در طراحی اولیه سیستمهای ارت نادیده گرفته میشوند، اما میتوانند تاثیر قابل توجهی بر مقاومت زمین و در نتیجه ایمنی کلی تأسیسات برقی داشته باشند. شناخت مکانیزم این پدیده، از جمله نقش انجماد آب خاک، عمق نفوذ سرما و بافت خاک منطقه، به مهندسان و مالکان ساختمان کمک میکند تا با طراحی صحیح عمق الکترود، استفاده از مواد بهبوددهنده مناسب و انجام تستهای دورهای در فصل سرد، از افت ناگهانی ایمنی برق در ماههای زمستان جلوگیری کنند.
