چرا طبقهبندی سیستمهای ارتینگ اهمیت دارد؟

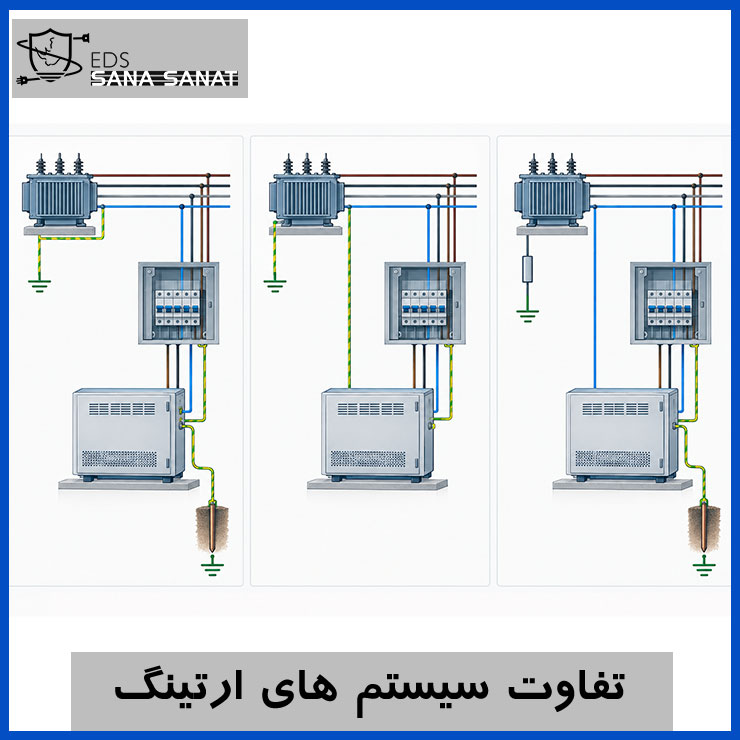

استانداردهای بینالمللی برق، از جمله استاندارد IEC 60364، سیستمهای توزیع برق را بر اساس نحوه اتصال منبع تغذیه به زمین و نحوه اتصال بدنههای فلزی تجهیزات به زمین، به سه دسته اصلی TN، TT و IT تقسیم میکنند. حروف بهکاررفته در این نامگذاری، اختصاراتی از کلمات فرانسوی و انگلیسی هستند که به ترتیب وضعیت اتصال منبع تغذیه به زمین و وضعیت اتصال بدنه تجهیزات به زمین را نشان میدهند.
حرف اول در نام هر سیستم، وضعیت نقطه خنثی منبع تغذیه نسبت به زمین را مشخص میکند: حرف T به معنای اتصال مستقیم به زمین است و حرف I به معنای ایزوله بودن یا اتصال از طریق یک امپدانس بالا. حرف دوم، وضعیت بدنههای هادی تجهیزات را نشان میدهد: حرف N به معنای اتصال مستقیم بدنه به نقطه خنثی سیستم است و حرف T به معنای اتصال بدنه به یک الکترود ارت مستقل.
درک درست این طبقهبندی، پیشنیاز اصلی برای طراحی صحیح سیستم حفاظتی، انتخاب کلید محافظ مناسب و پیشبینی رفتار سیستم در لحظه بروز خطای برقی است. انتخاب نادرست سیستم ارتینگ میتواند در بهترین حالت باعث افزایش هزینه اجرا، و در بدترین حالت باعث عدم قطع بهموقع مدار در شرایط خطرناک شود.
برای مشاهده قیمت دستگاه ارت الکترونیکی کلیک کنید.
سیستم ارتینگ TN چیست؟
در سیستم TN، نقطه خنثی منبع تغذیه (معمولاً ترانسفورماتور توزیع) مستقیماً به زمین متصل است و بدنههای هادی تمام تجهیزات نیز از طریق یک هادی حفاظتی به همان نقطه خنثی وصل میشوند، نه به یک الکترود ارت مستقل. مزیت اصلی این ساختار، فراهم شدن یک مسیر بازگشت جریان خطا با امپدانس پایین است که باعث میشود در صورت بروز اتصال کوتاه بین فاز و بدنه، جریان خطا به سرعت افزایش یابد و کلیدهای حفاظتی معمولی بتوانند به سرعت مدار را قطع کنند.
سیستم TN خود به سه زیرمجموعه اصلی تقسیم میشود که تفاوت آنها در نحوه ترکیب یا تفکیک سیم نول و سیم ارت در طول مسیر توزیع برق است.
TN-S
در پیکربندی TN-S، سیم نول (N) و سیم ارت حفاظتی (PE) در طول کل مسیر، از منبع تغذیه تا مصرفکننده نهایی، کاملاً جدا از هم هستند. این ساختار از نظر ایمنی و کاهش نویز الکتریکی، معمولاً بهترین گزینه محسوب میشود و در تاسیسات حساس مانند مراکز داده و بیمارستانها بسیار توصیه میشود.
TN-C
در پیکربندی TN-C، سیم نول و سیم ارت در تمام مسیر با یکدیگر ترکیب شده و یک سیم واحد به نام PEN را تشکیل میدهند. این روش هزینه اجرا را کاهش میدهد، اما به دلیل عبور جریان نول از مسیر مشترک با ارت، میتواند باعث بروز نویز الکتریکی و افزایش ریسک در برخی شرایط خاص شود.
TN-C-S
پیکربندی TN-C-S، ترکیبی از دو حالت بالاست: از منبع تغذیه تا یک نقطه مشخص در ساختمان، سیم نول و ارت به صورت مشترک (PEN) کشیده میشوند و از آن نقطه به بعد، این دو سیم از هم تفکیک شده و به صورت مجزا (N و PE) به مصرفکنندههای نهایی میرسند. این روش به دلیل تعادل بین هزینه و ایمنی، امروزه رایجترین سیستم ارتینگ در بسیاری از کشورها از جمله ایران برای ساختمانهای مسکونی و تجاری است.
برای مشاهده جایگزین چاه ارت کلیک کنید.
سیستم ارتینگ TT چیست؟
در سیستم TT، نقطه خنثی منبع تغذیه به یک الکترود ارت متصل است، اما بدنههای هادی تجهیزات مصرفکننده به یک الکترود ارت کاملاً مستقل و جداگانه، که در محل ساختمان یا تاسیسات نصب شده، وصل میشوند. به عبارت دیگر، بین الکترود ارت منبع تغذیه و الکترود ارت مصرفکننده هیچ ارتباط سیمی مستقیمی وجود ندارد و مسیر بازگشت جریان خطا، از طریق خودِ زمین برقرار میشود.
از آنجا که مقاومت مسیر زمین معمولاً بسیار بالاتر از مقاومت یک سیم مسی است، جریان خطا در سیستم TT معمولاً کمتر از سیستم TN است و کلیدهای حفاظتی معمولی همیشه نمیتوانند به تنهایی و به سرعت کافی مدار را قطع کنند. به همین دلیل، استفاده از کلید محافظ جان (RCD) در سیستمهای TT عملاً یک الزام ایمنی محسوب میشود، نه یک گزینه اختیاری.
سیستم TT به دلیل استقلال الکترود ارت مصرفکننده از شبکه توزیع برق، در مناطقی که کیفیت اتصال زمین شبکه سراسری نامشخص یا نامطمئن است، گزینه ایمنتری محسوب میشود و به همین دلیل در بسیاری از تاسیسات روستایی و مناطق با شبکه توزیع قدیمی مورد استفاده قرار میگیرد.
سیستم ارتینگ IT چیست؟
سیستم IT از این جهت با دو سیستم قبلی متفاوت است که نقطه خنثی منبع تغذیه، یا اصلاً به زمین متصل نیست (ایزوله) یا از طریق یک امپدانس بسیار بالا به زمین وصل میشود. بدنههای هادی تجهیزات نیز مانند سیستم TT، به یک الکترود ارت مستقل متصل هستند.
ویژگی منحصربهفرد سیستم IT این است که در صورت بروز اولین خطای اتصال بدنه به زمین، به دلیل نبود مسیر مستقیم و کممقاومت برای عبور جریان، مدار بهطور خودکار قطع نمیشود و تجهیزات همچنان میتوانند به کار خود ادامه دهند. این ویژگی برای مکانهایی که قطع ناگهانی برق میتواند خطرات جانی یا خسارات جبرانناپذیر ایجاد کند، مانند اتاقهای عمل بیمارستان یا برخی خطوط تولید حساس صنعتی، بسیار ارزشمند است.
با این حال، این مزیت به قیمت پیچیدگی بیشتر سیستم به دست میآید؛ در سیستم IT معمولاً یک دستگاه پایش عایق (Insulation Monitoring Device) نصب میشود تا در صورت بروز اولین خطا، اپراتور را مطلع کند، چرا که وقوع خطای دوم پیش از رفع خطای اول، میتواند شرایط را به شدت خطرناک کند.
جدول مقایسه سیستمهای TN، TT و IT
| ویژگی | سیستم TN | سیستم TT | سیستم IT |
|---|---|---|---|
| اتصال نقطه خنثی منبع به زمین | مستقیم | مستقیم | ایزوله یا از طریق امپدانس بالا |
| اتصال بدنه تجهیزات به زمین | به نقطه خنثی سیستم | الکترود مستقل | الکترود مستقل |
| نیاز الزامی به کلید محافظ جان | در اغلب موارد خیر | بله، تقریباً همیشه | بستگی به طراحی دارد |
| رفتار در خطای اول | قطع سریع مدار | قطع مدار (معمولاً با تاخیر بیشتر) | ادامه کار بدون قطع مدار |
| هزینه نسبی اجرا | متوسط تا کم (بسته به زیرمجموعه) | متوسط | بالا (به دلیل تجهیزات پایش) |
| کاربرد رایج | ساختمانهای مسکونی و تجاری | مناطق روستایی، شبکههای قدیمی | بیمارستان، صنایع حساس |
پیشنهاد مقاله: ارت ظرفشویی
کدام سیستم برای کدام کاربرد مناسبتر است؟
انتخاب سیستم ارتینگ مناسب، بستگی مستقیم به نوع کاربری، سطح حساسیت تجهیزات و میزان تحملپذیری در برابر قطع برق دارد. برای اکثر ساختمانهای مسکونی، اداری و تجاری معمولی، سیستم TN-C-S به دلیل تعادل مناسب بین هزینه و ایمنی، گزینه پیشفرض بسیاری از استانداردهای ملی از جمله مقررات ملی ساختمان ایران است.
در مناطقی که کیفیت شبکه توزیع برق سراسری نامشخص است یا فاصله زیادی از پستهای اصلی توزیع وجود دارد، سیستم TT با استقلال الکترود ارت محلی، سطح ایمنی بیشتری فراهم میکند، هرچند نیازمند نصب اجباری کلید محافظ جان با حساسیت مناسب است.
در نهایت، برای تاسیساتی که تداوم برقرسانی از اهمیت حیاتی برخوردار است، مانند اتاق عمل بیمارستانها، مراکز داده درجه بالا و برخی خطوط تولید صنعتی پیوسته، سیستم IT بهرغم هزینه و پیچیدگی بیشتر، انتخابی منطقی و گاه اجباری بر اساس استانداردهای تخصصی است.
برای مشاهده تجهیزات ارت کلیک کنید.
مزایا و معایب هر سیستم بهطور خلاصه
- سیستم TN: مزیت اصلی آن سرعت بالای قطع مدار در هنگام خطا و هزینه نسبتاً پایین اجراست؛ اما در صورت بروز مشکل در سیم نول مشترک (در حالت TN-C)، ریسک انتقال نویز و ولتاژ ناخواسته به بدنه تجهیزات وجود دارد.
- سیستم TT: مزیت اصلی آن استقلال از کیفیت اتصال زمین شبکه سراسری است؛ اما وابستگی شدید به عملکرد صحیح کلید محافظ جان و حساسیت به مقاومت الکترود ارت محلی از معایب آن است.
- سیستم IT: مزیت اصلی آن تداوم برقرسانی حتی پس از بروز اولین خطاست؛ اما هزینه بالاتر، نیاز به تجهیزات پایش تخصصی و پیچیدگی بیشتر در طراحی و نگهداری از معایب آن محسوب میشود.
پیشنهاد مقاله: 10 خطای رایج در نصب EDS و راه حل ها
اشتباهات رایج در انتخاب سیستم ارتینگ
یکی از اشتباهات رایج در پروژههای کوچک و متوسط، انتخاب سیستم ارتینگ صرفاً بر اساس عرف رایج منطقه یا عادت پیمانکار اجرایی است، بدون بررسی دقیق شرایط واقعی پروژه. برای مثال، استفاده از سیستم TN-C در ساختمانهایی با تجهیزات الکترونیکی حساس، میتواند به دلیل نویز ناشی از سیم مشترک نول و ارت، مشکلاتی در عملکرد تجهیزات ایجاد کند که ممکن است به اشتباه به عوامل دیگری مانند کیفیت برق ورودی نسبت داده شود.
اشتباه رایج دیگر، عدم بازنگری سیستم ارتینگ هنگام تغییر کاربری ساختمان است؛ ساختمانی که ابتدا با کاربری اداری ساده طراحی شده و بعدها به یک مرکز داده یا آزمایشگاه حساس تبدیل میشود، ممکن است همچنان از سیستم ارتینگ اولیه و نامناسب برای کاربری جدید استفاده کند، در حالی که استانداردهای فنی، بازنگری کامل سیستم حفاظتی را برای اینگونه تغییرات کاربری الزامی میدانند.
چکلیست انتخاب سیستم ارتینگ مناسب
- بررسی نوع کاربری ساختمان و سطح حساسیت تجهیزات نصبشده در آن
- ارزیابی کیفیت و پایداری اتصال زمین شبکه توزیع برق منطقه
- بررسی الزام یا عدم الزام تداوم برقرسانی بدون وقفه در کاربری مورد نظر
- مشورت با مهندس برق متخصص برای انطباق انتخاب نهایی با استانداردهای ملی و بینالمللی
- در نظر گرفتن هزینه اجرا و نگهداری بلندمدت، نه فقط هزینه اولیه نصب
پیشنهاد مقاله: ارت دوربین مداربسته
سوالات متداول درباره سیستمهای ارتینگ TN، TT و IT
تفاوت اصلی سیستم TN و TT در چیست؟
در سیستم TN، نقطه نول منبع تغذیه مستقیماً به بدنههای فلزی تجهیزات متصل میشود و مسیر خطا از طریق سیم رسانا برمیگردد. در سیستم TT، بدنه تجهیزات به یک الکترود ارت مستقل و جداگانه از الکترود ارت منبع تغذیه متصل است و مسیر خطا از طریق زمین عبور میکند.
سیستم IT در چه مکانهایی کاربرد دارد؟
سیستم IT معمولاً در مکانهایی که تداوم برقرسانی اهمیت حیاتی دارد، مانند اتاق عمل بیمارستانها، معادن و برخی خطوط تولید صنعتی حساس استفاده میشود، زیرا در صورت بروز یک خطای زمین، بهطور خودکار مدار قطع نمیشود.
کدام سیستم ارتینگ برای ساختمانهای مسکونی رایجتر است؟
در بسیاری از کشورها از جمله ایران، سیستم TN-C-S به دلیل هزینه پایینتر اجرا و سادگی نسبی، رایجترین سیستم ارتینگ برای ساختمانهای مسکونی و تجاری کوچک محسوب میشود.
مثال کاربردی: رفتار هر سیستم در لحظه بروز خطا
برای درک عملیتر تفاوت این سه سیستم، فرض کنید در یک دستگاه الکتریکی، عایقبندی فاز آسیب دیده و فاز به بدنه فلزی دستگاه اتصال پیدا کرده است. رفتار هر سیستم در این لحظه، تصویر روشنی از فلسفه طراحی آن ارائه میدهد.
در سیستم TN، از آنجا که بدنه دستگاه از قبل به نقطه خنثی منبع تغذیه متصل است، این اتصال خطا عملاً معادل یک اتصال کوتاه بین فاز و نول خواهد بود. جریان حاصل از این اتصال کوتاه معمولاً بسیار بالاست، به همین دلیل کلید مینیاتوری یا فیوز معمولی مسیر، در کسری از ثانیه مدار را قطع میکند و خطر برقگرفتگی برای افرادی که ممکن است در تماس با بدنه دستگاه باشند، به حداقل میرسد.
در سیستم TT، مسیر بازگشت جریان خطا از بدنه دستگاه، عبور از الکترود ارت محلی، حرکت در خاک و بازگشت به الکترود ارت منبع تغذیه است. از آنجا که مقاومت این مسیر زمینی معمولاً چندین اهم است، جریان خطا در مقایسه با سیستم TN بسیار کمتر خواهد بود و ممکن است برای عملکرد کلیدهای حفاظتی جریان اضافی معمولی کافی نباشد. در این حالت، فقط یک کلید محافظ جان با حساسیت جریان نشتی پایین میتواند این جریان کوچک اما خطرناک را تشخیص داده و به سرعت مدار را قطع کند.
در سیستم IT، به دلیل نبود اتصال مستقیم و کممقاومت بین منبع تغذیه و زمین، بروز همین خطای فاز به بدنه، جریان قابل توجهی ایجاد نمیکند و دستگاه میتواند همچنان به کار خود ادامه دهد. اما این وضعیت به معنای بیخطر بودن کامل نیست؛ اگر پیش از رفع این خطای اول، یک خطای دوم در نقطه دیگری از شبکه رخ دهد، ترکیب دو خطا میتواند مسیر جریان پرخطری ایجاد کند. به همین دلیل، نصب دستگاه پایش عایق برای اعلام سریع خطای اول، در سیستم IT یک الزام فنی جدی است.
رابطه انتخاب سیستم ارتینگ با تجهیزات حفاظتی مکمل
انتخاب سیستم ارتینگ بهتنهایی کافی نیست و باید همراه با انتخاب صحیح تجهیزات حفاظتی مکمل مانند کلید محافظ جان (RCD)، کلیدهای مینیاتوری (MCB) و سرکوبگر اضافه ولتاژ (SPD) صورت گیرد. در سیستم TN، به دلیل جریان خطای بالا، معمولاً کلیدهای اضافه جریان معمولی برای حفاظت اصلی کافی هستند، هرچند استفاده از RCD نیز برای افزایش سطح ایمنی در برابر جریانهای نشتی کوچک توصیه میشود.
در سیستم TT، همانطور که اشاره شد، RCD عملاً جزئی جدانشدنی از طراحی محسوب میشود، زیرا بدون آن، بسیاری از خطاهای زمین با جریان پایین، هرگز بهدرستی شناسایی و قطع نمیشوند. در سیستم IT نیز علاوه بر دستگاه پایش عایق، انتخاب دقیق SPD با توجه به سطح ولتاژ نسبت به زمین که در این سیستم میتواند متفاوت از دو سیستم دیگر باشد، اهمیت ویژهای دارد.
این ارتباط تنگاتنگ نشان میدهد که طراحی سیستم ارتینگ نباید بهصورت مجزا از سایر تجهیزات حفاظتی انجام شود، بلکه باید بخشی از یک طراحی یکپارچه حفاظت الکتریکی در نظر گرفته شود.
سانا صنعت پیشرو در تولید ارت الکتریکی.
چگونه بفهمیم ساختمان از کدام سیستم ارتینگ استفاده میکند؟
برای بسیاری از مالکان ساختمان و حتی برخی برقکاران غیرمتخصص، تشخیص نوع سیستم ارتینگ موجود در یک ساختمان، کار سادهای به نظر نمیرسد. با این حال، چند نشانه کلی میتواند در این تشخیص کمککننده باشد. نخستین گام، بررسی تابلوی برق اصلی ساختمان و مشاهده تعداد سیمهای ورودی از کنتور یا ترانسفورماتور است؛ در سیستم TN-C، عملاً یک سیم مشترک PEN مشاهده میشود که هم نقش نول و هم نقش ارت را ایفا میکند، در حالی که در TN-S و TT، سیم نول و سیم ارت بهطور کاملاً مجزا و با رنگبندی استاندارد متفاوت قابل تشخیص هستند.
گام دوم، بررسی وجود یا عدم وجود کلید محافظ جان با حساسیت پایین در ابتدای تابلوی اصلی است. حضور اجباری و برجسته چنین کلیدی، اغلب نشانهای از استفاده از سیستم TT است، هرچند این کلید در سیستمهای دیگر نیز به عنوان یک لایه حفاظتی اضافه میتواند وجود داشته باشد.
در نهایت، برای تشخیص قطعی و بدون ابهام نوع سیستم ارتینگ، بهترین و مطمئنترین راه، مراجعه به نقشههای اجرایی تاسیسات الکتریکی ساختمان یا انجام تست تخصصی توسط یک مهندس برق واجد صلاحیت است، زیرا خطا در تشخیص نوع سیستم میتواند در انتخاب و تنظیم تجهیزات حفاظتی جدید، منجر به اشتباهات جدی و خطرناک شود.
جمعبندی
سیستمهای TN، TT و IT، سه رویکرد اصلی برای برقراری ارتباط بین منبع تغذیه، بدنه تجهیزات و زمین هستند که هر یک ویژگیها، مزایا و محدودیتهای خاص خود را دارند. سیستم TN با سرعت بالای قطع مدار و هزینه معقول، گزینه رایج در ساختمانهای عمومی است. سیستم TT با استقلال از شبکه سراسری، در شرایط نامطمئن شبکه توزیع ایمنی بیشتری فراهم میکند. سیستم IT نیز با حفظ تداوم برقرسانی پس از خطای اول، برای تاسیسات حیاتی و حساس طراحی شده است. انتخاب درست میان این سه سیستم، نیازمند شناخت دقیق کاربری پروژه، شرایط شبکه محلی و مشورت با مهندس برق متخصص است تا هم ایمنی افراد و هم پایداری تجهیزات به بهترین شکل تضمین شود.
