ارت الکترونیکی یا دستگاه EDS طی چند سال اخیر به یکی از پرفروشترین جایگزینهای چاه ارت سنتی در ساختمانهای مسکونی، اداری و صنعتی ایران تبدیل شده است. اما هر فناوری، در کنار مزایا، محدودیتهایی هم دارد و پیش از خرید یا نصب هر دستگاهی، شناخت دقیق معایب ارت الکترونیکی به همان اندازه مزایای آن اهمیت دارد. در این مقاله بدون اغراق و بدون پنهانکاری، هر آنچه کارشناسان برق درباره نقاط ضعف این سیستم مطرح میکنند را بررسی میکنیم و مشخص میکنیم کدامیک واقعاً جدی است و کدامیک با انتخاب دستگاه استاندارد برطرف میشود.
ارت الکترونیکی چیست و چه تفاوتی با ارت الکتریکی دارد؟

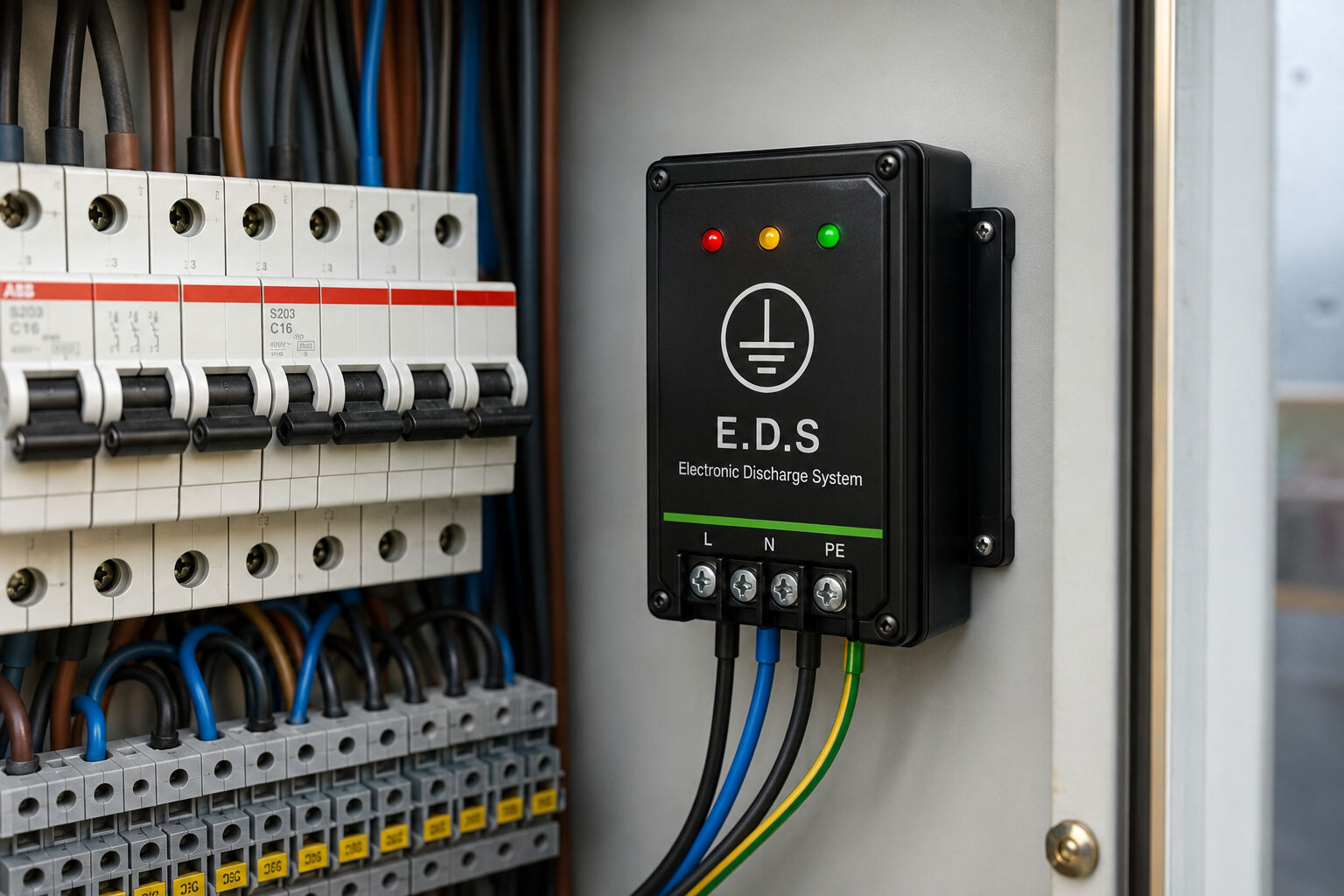

ارت الکترونیکی (Electronic Discharge System) دستگاهی است که بهجای حفر چاه ارت، ولتاژها و جریانهای نشتی روی بدنه فلزی تجهیزات را جذب کرده و در صورت بروز اتصالی، برق را در کسری از ثانیه قطع میکند. این مفهوم را نباید با «ارت الکتریکی» اشتباه گرفت؛ ارت الکتریکی یک اصطلاح عمومیتر است که به کل سیستم اتصال بدنه به زمین گفته میشود و شامل روشهای سنتی مانند چاه ارت، رادکوبی و همبندی نیز میشود. به بیان ساده، ارت الکتریکی یک مفهوم چتری است و ارت الکترونیکی یکی از زیرمجموعههای مدرن آن بهحساب میآید.
چرا این تفاوت در جستجوی گوگل مهم است؟
کاربرانی که دنبال معایب دستگاه EDS میگردند، تقریباً همیشه عبارت «ارت الکترونیکی» را جستجو میکنند، نه «ارت الکتریکی». عبارت دوم بیشتر در جستجوهای عمومی و آموزشی درباره مفهوم کلی اتصال زمین ظاهر میشود، در حالیکه عبارت اول مستقیماً با دستگاه، برند و قصد خرید گره خورده است. به همین دلیل، محتوایی که حول «ارت الکترونیکی» ساخته میشود، هم حجم جستجوی بیشتری دارد و هم مخاطب دقیقتری (کسی که قصد خرید یا مقایسه دارد) را جذب میکند.
چرا دانستن معایب ارت الکترونیکی پیش از خرید ضروری است؟
ارت، یک تجهیز ایمنی است، نه یک کالای مصرفی معمولی. اگر این سیستم بهدرستی کار نکند، خطر برقگرفتگی جانی و آتشسوزی افزایش مییابد. بسیاری از کاربران فقط با مزایای تبلیغاتی این دستگاه آشنا هستند و نمیدانند در چه شرایطی باید محتاط باشند یا از چه ویژگیهایی برای دستگاه استاندارد مطمئن شوند. شناخت معایب، تصمیم خرید را واقعبینانهتر میکند و از نصب اشتباه یا استفاده از محصول نامناسب جلوگیری میکند.
مهمترین معایب ارت الکترونیکی
۱. وابستگی به سلامت سیم نول
یکی از انتقادهای فنی جدی که برخی کارشناسان برق مطرح میکنند این است که در بعضی طراحیها، مسیر تخلیه جریان خطا از طریق رلهای به سیم نول متصل میشود. اگر سیم نول ساختمان قطع، شل یا معیوب باشد (پدیدهای که در ساختمانهای قدیمی ایران چندان نادر نیست)، عملکرد حفاظتی دستگاه میتواند مختل شود. این نکته دقیقاً همان چیزی است که باید هنگام انتخاب دستگاه از فروشنده پرسیده شود: مکانیزم قطع دستگاه دقیقاً چگونه است؟
۲. عدم اتصال واقعی به پتانسیل صفر زمین
چاه ارت سنتی، بدنه دستگاهها را بهصورت فیزیکی به پتانسیل صفر واقعی زمین متصل میکند. ارت الکترونیکی چنین اتصال فیزیکیای ندارد؛ در عوض با سرعت بالا مدار را قطع میکند تا خطر رفع شود. این تفاوت مفهومی باعث شده برخی مهندسان برق، ارت الکترونیکی را «ارت مجازی» بنامند و تأکید کنند که این سیستم جایگزین کامل تخلیه دائمی جریان به زمین نیست، بلکه یک راهکار قطع سریع خطر است.
۳. بحثبرانگیز بودن انطباق کامل با مبحث ۱۳ مقررات ملی ساختمان
مبحث ۱۳ مقررات ملی ساختمان ایران، اصولاً بر پایه اتصال فیزیکی به زمین طراحی شده است. هرچند بسیاری از دستگاههای ارت الکترونیکی استاندارد در پروژههای واقعی مورد تأیید ناظران قرار میگیرند، هنوز در برخی پروژههای دولتی یا خاص (مانند بیمارستانها) ممکن است ناظر یا سازمان نظام مهندسی، اتصال زمین فیزیکی را بهعنوان الزام غیرقابلجایگزین بخواهد. پیش از نصب در پروژههای رسمی، تأیید کتبی ناظر پروژه ضروری است.
۴. ناتوانی در تخلیه کامل جریان صاعقه و اضافهولتاژهای بزرگ
در برابر ولتاژهای بسیار بالا مانند اصابت صاعقه یا نوسانات شدید شبکه برق، تنها یک زمین فیزیکی با مقاومت پایین قادر است حجم عظیم جریان را بهسرعت در دل زمین پخش کند. ارت الکترونیکی برای این نوع بارهای لحظهای و بسیار بزرگ طراحی نشده و در پروژههایی که سیستم صاعقهگیر یا محافظ اضافهولتاژ صنعتی دارند، باید همچنان بهعنوان مکمل ارت فیزیکی و نه جایگزین کامل آن در نظر گرفته شود.
۵. وابستگی به سلامت مدار الکترونیکی و نیاز به تست دورهای
برخلاف یک میله یا صفحه مسی که عملاً از کار نمیافتد، ارت الکترونیکی یک قطعه الکترونیکی فعال است و مانند هر تجهیز الکترونیکی دیگری، در طول زمان و بر اثر رطوبت، گرد و غبار یا نوسانات ولتاژ ممکن است دچار افت عملکرد شود. به همین دلیل، تست دورهای سالانه توسط متخصص برای اطمینان از سالم بودن دستگاه توصیه میشود؛ کاری که در چاه ارت سنتی هم لازم است اما با فاصله زمانی متفاوت.
۶. زمان قطع کوتاه اما غیرصفر
سرعت قطع دستگاههای استاندارد ارت الکترونیکی معمولاً در حدود ۲۵ میلیثانیه است که برای چشم انسان و اغلب کاربردها کاملاً ایمن محسوب میشود. با این حال، این عدد صفر نیست؛ یعنی در همین بازه کوتاه، ولتاژ بهطور لحظهای روی بدنه ظاهر میشود. برای اکثر مصارف خانگی و اداری این موضوع خطر عملی ایجاد نمیکند، اما در تجهیزات پزشکی حساس یا آزمایشگاهی که حتی نوسان میلیثانیهای هم اهمیت دارد، باید استانداردهای اختصاصی همان حوزه بررسی شود.
۷. ریسک بالای محصولات تقلبی و بیکیفیت در بازار
شاید مهمترین معایبی که در عمل گریبانگیر مصرفکننده ایرانی میشود، نه ضعف فناوری، بلکه کیفیت پایین برخی محصولات تقلبی یا کپی است. با افزایش تقاضا، محصولات بینامونشان و ارزانقیمتی وارد بازار شدهاند که فاقد گواهی استاندارد، مدار حفاظتی مناسب و پشتیبانی فنی هستند. استفاده از این محصولات، بخش زیادی از انتقادهایی که بهاشتباه به کل فناوری ارت الکترونیکی نسبت داده میشود را توضیح میدهد.
۸. عدم پذیرش یکسان توسط همه بیمهها و مراجع نظارتی
در برخی موارد، شرکتهای بیمه یا مشاوران HSE پروژههای صنعتی بزرگ، هنوز رویه ثابتی برای پذیرش ارت الکترونیکی بهجای ارت فیزیکی در فرآیند صدور بیمه یا تأیید ایمنی ندارند. این موضوع لزوماً به معنای نقص فنی دستگاه نیست، بلکه بازتاب کندی بهروزرسانی رویههای اداری و بیمهای در برابر فناوریهای جدید است و بهتر است پیش از اجرای پروژههای بزرگ صنعتی، استعلام شود.
کدام معایب واقعیاند و کدامها با انتخاب درست دستگاه برطرف میشوند؟
از هشت مورد بالا، دو دسته قابل تفکیک هستند. دسته اول، محدودیتهای ذاتی فناوری است که با هیچ برند یا کیفیتی کاملاً حذف نمیشود؛ مانند عدم توانایی در تخلیه جریان صاعقه یا بحث انطباق با مبحث ۱۳ در پروژههای خاص. این محدودیتها با طراحی درست (ترکیب ارت الکترونیکی با سیستم صاعقهگیر یا همبندی) مدیریت میشوند، نه اینکه بهطور کامل از بین بروند.
دسته دوم، معایبی است که اساساً ناشی از محصول بیکیفیت یا نصب غیراصولی است، نه خود فناوری؛ مانند وابستگی خطرناک به نول معیوب، افت عملکرد زودهنگام مدار، و ریسک محصولات تقلبی. این دسته با انتخاب دستگاه دارای گواهی استاندارد، تولیدکننده معتبر با سابقه، و نصب توسط برقکار مجرب تقریباً بهطور کامل کنترل میشود.
چه زمانی نباید فقط به ارت الکترونیکی اکتفا کرد؟
در ساختمانهایی با سیستم صاعقهگیر مجزا، در تأسیسات صنعتی با تابلوهای برق فشار قوی، و در مراکزی مانند بیمارستان که مبحث ۱۳ و استانداردهای HSE بهصراحت زمین فیزیکی میخواهند، بهتر است ارت الکترونیکی بهعنوان لایه ایمنی مکمل در کنار همبندی و در صورت نیاز چاه ارت به کار گرفته شود، نه بهعنوان تنها راهکار.
مقایسه معایب ارت الکترونیکی و چاه ارت سنتی
| معیار | ارت الکترونیکی | چاه ارت سنتی |
|---|---|---|
| سرعت قطع در خطا | حدود ۲۵ میلیثانیه | وابسته به مقاومت زمین، معمولاً کندتر |
| اتصال فیزیکی به زمین | ندارد (اتصال مجازی) | دارد |
| تخلیه جریان صاعقه | ضعیف، نیاز به مکمل | مناسب در صورت مقاومت پایین |
| وابستگی به شرایط خاک و رطوبت | ندارد | دارد و در خاک خشک افت میکند |
| نیاز به فضای حفاری | ندارد | دارد |
| ریسک محصول تقلبی | وجود دارد، باید برند معتبر انتخاب شود | کمتر مطرح است |
| هزینه نگهداری بلندمدت | تست دورهای سالانه دستگاه | اندازهگیری دورهای مقاومت چاه |
راهکار: چگونه معایب ارت الکترونیکی را به حداقل برسانیم؟
ترکیب با همبندی و کلید محافظ جان (RCD)
ترکیب ارت الکترونیکی با همبندی صحیح ساختمان و کلید محافظ جان، یک لایه ایمنی مضاعف ایجاد میکند. اگر به هر دلیلی مسیر اصلی دستگاه با تأخیر عمل کند، RCD بهعنوان خط دفاعی دوم وارد عمل میشود. این ترکیب، دقیقاً همان رویکردی است که مبحث ۱۳ نیز برای ساختمانهای مدرن توصیه میکند.
انتخاب دستگاه استاندارد و دارای گواهی معتبر
پیش از خرید، گواهی استاندارد، سابقه تولیدکننده، و مستندات فنی دستگاه را بررسی کنید. تولیدکنندهای که سالها در بازار فعالیت کرده و امکان راستیآزمایی اصالت محصول را فراهم میکند (مثلاً از طریق شماره سریال یا هولوگرام)، ریسک محصول تقلبی را عملاً حذف میکند.
نصب توسط متخصص و تست دورهای
نصب غیراصولی، بیشترین سهم را در بروز مشکلات گزارششده درباره ارت الکترونیکی دارد. اطمینان از سلامت سیم نول پیش از نصب، رعایت نقشه استاندارد سیمکشی، و تست سالانه عملکرد دستگاه توسط برقکار مجرب، عملاً بیشتر معایب قابلکنترل را از بین میبرد.
جمعبندی: آیا با وجود این معایب، ارت الکترونیکی گزینه مناسبی است؟
ارت الکترونیکی، مانند هر فناوری دیگری، بیعیب نیست. محدودیتهایی مانند ناتوانی در تخلیه صاعقه یا بحث انطباق با مبحث ۱۳ در پروژههای خاص واقعی است و باید در طراحی پروژه لحاظ شود. اما بخش بزرگی از انتقادهای رایج، ریشه در محصولات بیکیفیت و نصب غیراصولی دارد، نه در خود فناوری. برای اغلب کاربردهای مسکونی، اداری و بسیاری از پروژههای صنعتی، انتخاب دستگاه استاندارد از تولیدکننده معتبر همراه با نصب اصولی، ارت الکترونیکی را به گزینهای عملی، سریع و کمهزینه در برابر چاه ارت سنتی تبدیل میکند.
سوالات متداول درباره معایب ارت الکترونیکی
آیا ارت الکترونیکی جایگزین کامل چاه ارت است؟
در اغلب کاربردهای مسکونی و اداری بله، اما در پروژههایی با سیستم صاعقهگیر یا الزامات خاص مبحث ۱۳، توصیه میشود بهعنوان مکمل و نه جایگزین کامل استفاده شود.
مهمترین دلیل خرابی ارت الکترونیکی چیست؟
بر اساس گزارشهای میدانی، نصب غیراصولی و استفاده از محصولات تقلبی یا بیکیفیت، شایعترین علت مشکلات گزارششده است، نه نقص ذاتی فناوری.
آیا ارت الکترونیکی برای ساختمانهای قدیمی با نول نامطمئن مناسب است؟
در این حالت باید پیش از نصب، سلامت سیم نول بررسی و در صورت نیاز اصلاح شود؛ در غیر اینصورت عملکرد حفاظتی دستگاه میتواند تحت تأثیر قرار گیرد.
چند سال یکبار باید ارت الکترونیکی تست شود؟
تست سالانه توسط برقکار متخصص برای اطمینان از سلامت مدار و عملکرد صحیح دستگاه توصیه میشود.
چطور از اصل بودن دستگاه ارت الکترونیکی مطمئن شویم؟
از تولیدکننده بخواهید گواهی استاندارد، سابقه فعالیت و روش راستیآزمایی اصالت محصول (مانند شماره سریال) را ارائه دهد و از خرید محصولات بدون مستندات فنی مشخص خودداری کنید.
