سیم ارت چیست؟

استانداردهای مرتبط با سیم ارت و ارتینگ

برای این که سیم ارت بتواند به درستی جریان نشتی را به زمین منتقل کند و از برق گرفتگی یا آتش سوزی جلوگیری شود، رعایت استانداردهای معتبر ضروری است. این استانداردها شامل قوانین جهانی و ایرانی هستند که نحوه اجرای صحیح سیستم ارت را مشخص می کنند.

استانداردهای جهانی سیم ارت

استانداردهای جهانی سیم ارت عبارتند از:

استاندارد IEC 60364

یکی از مهم ترین استانداردهای بین المللی است که در آن مواردی مثل روش اجرای ارتینگ، انتخاب سیم ارت مناسب و نکات ایمنی سیستم های الکتریکی توضیح داده شده است.

استاندارد IEEE 80

در پروژه های صنعتی و تاسیسات بزرگ استفاده می شود و عواملی مانند مقاومت مجاز زمین، ولتاژ تماس و نحوه تست سیم ارت را مشخص می کند.

استاندارد NEC یا NFPA 70

کد ملی برق آمریکا است که شامل دستورهای دقیق درباره رنگ بندی سیم ارت، ابعاد سیم و روش صحیح اتصال به زمین می باشد.

استانداردهای ایرانی سیم ارت

استانداردهای ایرانی سیم ارت عبارتند از:

مبحث 13 مقررات ملی ساختمان

اصلی ترین مرجع در ایران است و تمام نکات مربوط به سیم کشی ساختمان و نصب سیم ارت را توضیح می دهد. طبق این مقررات، وجود سیم ارت در ساختمان های جدید الزامی است.

استانداردهای ملی ایران ISIRI

استانداردهایی مانند ISIRI 3010 و ISIRI 10272 کیفیت سیم ها، روش اجرای چاه ارت و نحوه کاهش مقاومت زمین را مشخص می کنند.

رعایت این استانداردها باعث می شود سیستم ارت عملکرد ایمن و پایدار داشته باشد، خطر برق گرفتگی کاهش یابد، تجهیزات آسیب نبینند و ساختمان از نظر ایمنی مورد تایید باشد.

ارت الکترونیکی EDS چیست؟

ارت الکترونیکی یا EDS یک فناوری جدید در سیستم های ارتینگ است که توسط سانا صنعت به جای چاه ارت سنتی ارائه شده است. این دستگاه بدون نیاز به حفاری، خاک مناسب یا مواد کاهنده، جریان های نشتی و بارهای اضافی را به زمین منتقل می کند و از برق گرفتگی و آسیب به تجهیزات جلوگیری می کند.

عملکرد ارت الکترونیکی

ارت الکترونیکی با کمک مدارهای هوشمند، جریان های اضافی را تشخیص می دهد و آن را به سریع ترین شکل ممکن تخلیه می کند. به همین دلیل در هر نوع ساختمان یا محیط صنعتی قابل استفاده است و حتی در مکان هایی که امکان حفر چاه ارت وجود ندارد، عملکرد بسیار خوبی دارد.

مزایای ارت الکترونیکی نسبت به چاه ارت

• عدم نیاز به حفر چاه و کاهش هزینه اجرا
• عملکرد ثابت و قابل اعتماد در هر نوع خاک
• ابعاد کوچک و مناسب برای ساختمان های مسکونی و صنعتی
• کاهش خطرات ناشی از نشت جریان
• نیاز کم به نگهداری و تست های دوره ای

با توجه به مشکلات چاه ارت مانند تغییر مقاومت خاک، هزینه بالا و دشواری اجرا، استفاده از ارت الکترونیکی EDS در سال های اخیر بسیار رایج شده است. این دستگاه می تواند نقش سیم ارت را تقویت کند و ایمنی ساختمان را به سطح بالاتری برساند.

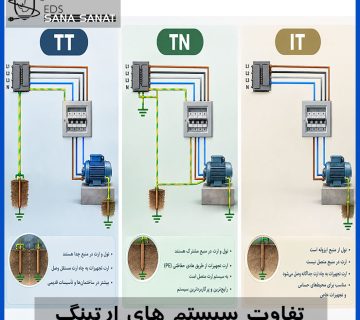

انواع سیستم های ارت در ساختمان ها و تاسیسات

در هر ساختمان یا واحد صنعتی، سیم ارت تنها زمانی عملکرد درست دارد که در کنار یک سیستم ارت استاندارد استفاده شود. به طور کلی سیستم های ارت به سه گروه اصلی تقسیم می شوند و هر کدام روش خاصی برای حفاظت از تجهیزات و جان افراد دارند.

سیستم ارت TN

در این سیستم، نقطه خنثی (نول) و ارت در منبع تغذیه به هم متصل هستند و مسیر بازگشت جریان خطا بسیار سریع و مطمئن انجام می شود. این مدل برای ساختمان های شهری و شبکه های پایدار بسیار رایج است و سیم ارت نقش مهمی در انتقال جریان خطا به زمین دارد.

سیستم ارت TT

در این روش، نول و ارت از هم جدا هستند و هر ساختمان چاه ارت مستقل دارد. سیم ارت در این سیستم به الکترود زمین اختصاصی ساختمان متصل می شود. سیستم TT برای محیط هایی که شبکه برق پایداری کمتری دارند یا احتمال خطا زیاد است مناسب تر است.

سیستم ارت IT

در سیستم IT نول ایزوله است یا تنها یک اتصال بسیار کوچک با زمین دارد. هدف این نوع سیستم جلوگیری از قطع ناگهانی برق و افزایش قابلیت اطمینان است. سیم ارت در این مدل بیشتر برای دفع ولتاژ های ناخواسته و افزایش ایمنی به کار می رود و معمولاً در بیمارستان ها، کارخانجات حساس یا مراکز کنترل استفاده می شود.

این سه سیستم نشان می دهند که سیم ارت تنها یک کابل ساده نیست، بلکه بخشی از یک ساختار مهندسی شده برای افزایش ایمنی، کاهش خطر برق گرفتگی و جلوگیری از آسیب دیدن تجهیزات است.

نکات مهم در نصب و انتخاب سیم ارت

برای اینکه سیم ارت به درستی عمل کند و ایمنی ساختمان یا تجهیزات تضمین شود، باید به چند نکته مهم توجه کرد:

انتخاب سیم ارت با سطح مقطع مناسب

سطح مقطع سیم ارت باید با جریان احتمالی نشتی و طول مسیر زمین سازگار باشد. سیم های با مقطع کوچک ممکن است نتوانند جریان اضافی را به طور کامل هدایت کنند.

جنس سیم ارت

سیم ارت معمولاً از مس یا گالوانیزه ساخته می شود. سیم مسی رسانایی بالاتری دارد و عمر طولانی تری دارد. انتخاب سیم با کیفیت بالا، عملکرد ایمن سیستم را تضمین می کند.

نصب صحیح و اتصال محکم

اتصال سیم ارت به چاه ارت یا ارت الکترونیکی باید محکم و پایدار باشد. اتصالات شل یا نادرست می توانند باعث افزایش مقاومت و کاهش ایمنی شوند.

رعایت فاصله و عمق مناسب

چاه ارت باید در عمق و مکان استاندارد نصب شود تا اتصال با زمین به خوبی برقرار شود. در صورت استفاده از ارت الکترونیکی، رعایت دستورالعمل تولیدکننده ضروری است.

تست و نگهداری دوره ای

پس از نصب، مقاومت سیستم ارت باید با دستگاه مخصوص اندازه گیری شود. تست های دوره ای کمک می کند مشکلات احتمالی قبل از بروز حادثه شناسایی و رفع شوند.

خطاهای رایج در اجرای سیم ارت

با وجود اهمیت بالای سیم ارت، بسیاری از مشکلات در سیستم های الکتریکی ناشی از اجرای نادرست آن است. شناخت این خطاها می تواند از حوادث جدی جلوگیری کند:

استفاده از سیم نامرغوب یا غیر استاندارد

سیم های بی کیفیت یا غیر استاندارد ممکن است مقاومت بالایی داشته باشند و نتوانند جریان نشتی را به زمین منتقل کنند، که این موضوع خطر برق گرفتگی و آسیب به تجهیزات را افزایش می دهد.

اتصال اشتباه سیم ارت

گاهی سیم ارت به جای اتصال به زمین، به نول یا قسمت دیگری متصل می شود. این خطا باعث می شود سیم ارت نقش حفاظتی خود را از دست بدهد و خطر برق گرفتگی افزایش یابد.

پوسیدگی یا آسیب فیزیکی سیم ارت

سیم ارت که پوسیده یا قطع شده باشد دیگر جریان نشتی را هدایت نمی کند. این مشکل می تواند به مرور زمان منجر به خطرات جدی شود.

مقاومت زیاد در زمین یا چاه ارت نامناسب

اگر چاه ارت به درستی اجرا نشده باشد یا خاک رسانا نباشد، مقاومت سیستم ارت بالا می رود و سیم ارت عملکرد کافی نخواهد داشت.

عدم تست دوره ای

بسیاری از افراد پس از نصب سیم ارت، سیستم را تست نمی کنند. تست های دوره ای برای اطمینان از عملکرد صحیح سیم ارت ضروری است.

انواع سیم‌های الکتریکی

در هر سیستم الکتریکی، سه نوع سیم اصلی وجود دارد که هر یک نقش خاصی در انتقال و کنترل جریان الکتریکی ایفا می‌کنند:

• سیم فاز
• سیم نول
• سیم ارت

این سیم‌ها به طور همزمان در مدارهای الکتریکی عمل می‌کنند تا ایمنی و کارایی سیستم را تضمین کنند.

معرفی سیم فاز و نول

سیم فاز که معمولاً به عنوان سیم مثبت نیز شناخته می‌شود، وظیفه انتقال جریان الکتریکی از منبع تغذیه به بار (دستگاه‌های الکتریکی) را بر عهده دارد. این سیم دارای ولتاژ مثبت است و معمولاً با رنگ‌هایی نظیر مشکی یا قرمز شناسایی می‌شود.

سیم نول در مقابل، وظیفه بازگرداندن جریان الکتریکی به منبع تغذیه را دارد و در واقع مسیر برگشت جریان را فراهم می‌کند. این سیم معمولاً بدون ولتاژ است و با رنگ‌هایی مانند آبی شناسایی می‌شود.

تفاوت‌ها و کارکردهای هر یک

تفاوت اصلی بین سیم فاز و نول در ولتاژ و عملکرد آن‌ها است. سیم فاز با ولتاژ بالا بار الکتریکی را به بار می‌رساند، در حالی که سیم نول صرفاً مسیر عبور جریان را برای بازگشت آن فراهم می‌کند. این تقسیم وظایف به ایجاد یک مدار بسته و ایمن کمک می‌کند که جریان به‌طور مؤثر و ایمن در آن جریان پیدا کند.

بدون وجود سیم نول، مدار نمی‌تواند به درستی کار کند و جریان به‌درستی به بار نخواهد رسید. این موضوع می‌تواند منجر به مشکلاتی نظیر نوسانات ولتاژ یا حتی خطرات جدی ناشی از برق‌گرفتگی شود.

اهمیت وجود سیم ارت در کنار سیم‌های دیگر

در کنار سیم‌های فاز و نول، سیم ارت به‌عنوان یک عنصر کلیدی در ایجاد ایمنی در سیستم‌های الکتریکی عمل می‌کند. این سیم وظیفه انتقال هر گونه جریان نشتی به زمین را بر عهده دارد و بدین ترتیب از خطرات ناشی از برق‌گرفتگی و حوادث الکتریکی جلوگیری می‌کند.

وجود سیم ارت در کنار سیم‌های فاز و نول، امنیت بیشتری را برای کاربران و تجهیزات الکتریکی فراهم می‌کند. اگر به هر دلیلی، جریان الکتریکی از مسیر نول خارج شود، سیم ارت این جریان را به زمین منتقل می‌کند و از ورود آن به بدن انسان جلوگیری می‌نماید.

در نهایت وجود همزمان سیم‌های فاز، نول و ارت در یک سیستم الکتریکی نه تنها کارکرد صحیح و ایمن دستگاه‌ها را تضمین می‌کند، بلکه از وقوع حوادث ناشی از نشت الکتریکی و برق‌گرفتگی نیز به شدت جلوگیری می‌کند. این ارتباط و همکاری بین این سه نوع سیم، پایه‌گذار ایمنی و کارایی در هر سیستم الکتریکی است.

کاربرد سیم ارت

سیم ارت که به‌عنوان یک عنصر اساسی در سیستم‌های الکتریکی شناخته می‌شود، نقش مهمی در ایجاد ایمنی و کارایی مناسب در دستگاه‌ها و تجهیزات الکتریکی ایفا می‌کند. این سیم با ویژگی‌های خاص خود به جلوگیری از خطرات و مشکلات ناشی از نشت جریان الکتریکی کمک می‌کند. در ادامه به برخی از کاربردهای مهم سیم ارت اشاره می‌کنیم:

جلوگیری از برق‌گرفتگی

یکی از اصلی‌ترین کاربردهای سیم ارت، جلوگیری از برق‌گرفتگی است. زمانی که یک دستگاه الکتریکی دچار نقص یا عیب می‌شود، ممکن است جریان نشتی به بدنه دستگاه منتقل شود. در این شرایط، سیم ارت به‌عنوان یک مسیر امن عمل کرده و جریان اضافی را به زمین منتقل می‌کند. این کار از وارد شدن جریان الکتریکی به بدن انسان جلوگیری کرده و ایمنی کاربر را تامین می‌کند. با نصب صحیح و کارآمد سیم ارت، خطرات ناشی از برق‌گرفتگی به حداقل می‌رسد.

پیشگیری از آتش‌سوزی

سیم ارت همچنین در پیشگیری از آتش‌سوزی ناشی از نشت الکتریکی نقش مهمی دارد. اگر جریان الکتریکی به طور ناگهانی افزایش پیدا کرده یا نشت کند، می‌تواند منجر به داغ شدن سیم‌ها و در نهایت ایجاد آتش شود. سیم ارت با انتقال این جریان اضافی به زمین از بروز حوادث ناگوار جلوگیری کرده و ایمنی تجهیزات و ساختمان‌ها را حفظ می‌کند. به این ترتیب وجود سیم ارت به عنوان یک حفاظ موثر در برابر خطرات آتش‌سوزی شناخته می‌شود.

تثبیت سطح ولتاژ و جلوگیری از overload

یکی دیگر از ویژگی‌های مهم سیم ارت، تثبیت سطح ولتاژ و جلوگیری از وضعیت overload در مدار است. با اتصال به زمین، سیم ارت به‌عنوان یک مبدل عمل کرده و از نوسانات ناخواسته ولتاژ در مدار جلوگیری می‌کند. این امر باعث می‌شود که تجهیزات الکتریکی در شرایط بهینه و بدون آسیب کار کنند. در مواقعی که بار اضافی به مدار وارد می‌شود، سیم ارت با انتقال جریان اضافی به زمین از بروز مشکلات جدی جلوگیری می‌کند.

حفاظت در برابر بار الکتریکی اضافی (مانند صاعقه)

سیم ارت همچنین در حفاظت در برابر بار الکتریکی اضافی مانند صاعقه کاربرد دارد. در زمان وقوع رعد و برق، بارهای الکتریکی بسیار زیادی به زمین منتقل می‌شوند. سیم ارت با هدایت این بارهای اضافی به زمین از ورود آن‌ها به سیستم‌های الکتریکی و ایجاد آسیب‌های جدی جلوگیری می‌کند. این ویژگی به ویژه برای ساختمان‌ها و تأسیسات صنعتی که در مناطق مستعد رعد و برق قرار دارند، بسیار حائز اهمیت است.

نکات ایمنی در استفاده از سیم ارت

• اتصال صحیح دستگاه‌ها به زمین یکی از مراحل حیاتی در سیستم‌های الکتریکی است. این اتصال باید به‌گونه‌ای انجام شود که بارهای اضافی و نوسانات الکتریکی را به‌خوبی به زمین منتقل کند. برای این منظور استفاده از سیم‌های با کیفیت و مناسب بسیار مهم است.
• همچنین بعد از نصب، اتصالات را باید به دقت بررسی کرد تا از وجود اتصالات سست جلوگیری شود. انجام تست‌های دوره‌ای نیز می‌تواند به شناسایی مشکلات قبل از بروز حوادث کمک کند.
• نصب چاه ارت یک کار فنی و پیچیده است و به همین دلیل استفاده از متخصصین برای انجام این کار اهمیت دارد. این افراد با استانداردهای لازم آشنا هستند و می‌توانند چاه را به‌درستی طراحی و اجرا کنند. عدم نصب صحیح چاه ارت می‌تواند به خطرات جدی مانند برق‌گرفتگی منجر شود. همچنین آسیب به سیم‌های ارت می‌تواند عواقب وخیمی داشته باشد. برای مثال اگر سیم‌ها آسیب ببینند، دستگاه‌ها دیگر به‌درستی به زمین متصل نخواهند بود و این موضوع می‌تواند خطر برق‌گرفتگی را افزایش دهد یا حتی به آتش‌سوزی منجر شود. بنابراین توجه به این نکات ایمنی می‌تواند به حفظ سلامت و ایمنی افراد و تجهیزات کمک کند.

البته با خرید دستگاه EDS و ارت الکتریکی می توانید چاه ارت و دردسرهای آن را حذف کرده و به شیوه ای نوین نشت جریان الکتریکی را به زمین منتقل کنید.

کلام آخر

در پایان می‌توان گفت که سیم ارت نقش بسیار مهمی در ایمنی الکتریکی دارد. این سیم با هدایت بارهای اضافی و نوسانات ولتاژ به زمین از برق‌گرفتگی، آتش‌سوزی و آسیب به تجهیزات جلوگیری می‌کند. نصب صحیح و استفاده از تجهیزات باکیفیت، همراه با مشاوره از متخصصان می‌تواند به ایمنی بیشتر کمک کند. بنابراین توجه به سیستم‌های ارت در تأسیسات الکتریکی نه تنها برای حفاظت از جان و مال افراد ضروری است، بلکه به ایجاد محیطی امن و مطمئن نیز کمک می‌کند.
