اهمیت سیستم ارت در ساختمان
سیستم ارت یکی از حیاتیترین اجزای تأسیسات الکتریکی هر ساختمانی محسوب میشود که نقش بسزایی در تضمین ایمنی ساکنان و حفاظت از تجهیزات الکتریکی ایفا میکند. این سیستم با ایجاد مسیری امن برای تخلیه جریانهای اضافی و خطرناک به زمین، از بروز حوادث جبرانناپذیر جلوگیری مینماید. در دنیای امروز که وابستگی به برق و تجهیزات الکترونیکی به شدت افزایش یافته، توجه به اصول صحیح اجرای سیستم ارت از اهمیت مضاعفی برخوردار است.
نقش حفاظتی در برابر برق گرفتگی
یکی از مهمترین وظایف سیستم ارت، محافظت از افراد در برابر برق گرفتگی است. هنگامی که در یک دستگاه الکتریکی نقص عایقی رخ میدهد و بدنه فلزی آن برقدار میشود، سیستم ارت به عنوان یک مسیر کممقاومت عمل کرده و جریان خطرناک را به زمین هدایت میکند. بدون وجود این سیستم، هر فردی که با بدنه برقدار تماس پیدا کند، خود به عنوان یک هادی عمل کرده و جریان مرگبار از بدن او عبور خواهد کرد. این موضوع به ویژه در محیطهای مرطوب مانند حمامها و آشپزخانهها اهمیت دوچندانی دارد، چرا که رطوبت مقاومت الکتریکی بدن انسان را کاهش داده و خطر را افزایش میدهد.
حفاظت از تجهیزات الکتریکی و الکترونیکی
سیستم ارت نه تنها برای ایمنی انسانها بلکه برای حفظ سلامت تجهیزات الکتریکی و الکترونیکی نیز ضروری است. در هنگام وقوع اضافه ولتاژهای ناگهانی ناشی از صاعقه یا نوسانات شبکه برق، سیستم ارت مسیری برای تخلیه این انرژی مخرب فراهم میآورد. دستگاههای حساس الکترونیکی مانند کامپیوترها، سیستمهای امنیتی، و لوازم خانگی هوشمند بدون حفاظت مناسب ارت در معرض آسیب جدی قرار میگیرند. علاوه بر این، سیستم ارت به کاهش نویز الکترومغناطیسی کمک کرده و عملکرد صحیح دستگاههای حساس را تضمین میکند.
پیشگیری از آتشسوزی و خسارات مالی
نبود یا نقص در سیستم ارت میتواند منجر به آتشسوزیهای ویرانگر شود. جریانهای نشتی که مسیر مناسبی برای تخلیه ندارند، ممکن است در نقاط مختلف تجمع یافته و باعث گرمایش بیش از حد، جرقهزنی و در نهایت اشتعال مواد قابل احتراق شوند. آمارها نشان میدهند که بخش قابل توجهی از آتشسوزیهای ساختمانها ناشی از مشکلات سیستم برق و عدم وجود ارت مناسب است. با توجه به خسارات مالی و جانی که این حوادث به همراه دارند، سرمایهگذاری در یک سیستم ارت استاندارد نه تنها یک الزام فنی بلکه یک ضرورت اقتصادی نیز محسوب میشود.
الزامات قانونی و استانداردهای ملی
در اکثر کشورها از جمله ایران، نصب سیستم ارت برای ساختمانهای مسکونی، تجاری و صنعتی یک الزام قانونی است. استانداردهای ملی و بینالمللی مانند استاندارد ۲۸۰۰ ایران و IEC ضوابط دقیقی را برای طراحی، اجرا و نگهداری سیستمهای ارت تعریف کردهاند. این استانداردها حداقل مقاومت مجاز ارت، روشهای اندازهگیری، نوع الکترودها و ضخامت سیمهای اتصال را مشخص میکنند. عدم رعایت این الزامات علاوه بر تهدید ایمنی، میتواند مسئولیتهای حقوقی و جریمههای سنگین را برای مالکان و طراحان به همراه داشته باشد.
تأثیر بر کارایی کلیدهای محافظ جان
کلیدهای محافظ جان یا همان کلیدهای تفاضلی تنها در صورت وجود یک سیستم ارت کارآمد قادر به انجام وظیفه حفاظتی خود هستند. این کلیدها با تشخیص اختلاف جریان ورودی و خروجی، جریان نشتی را شناسایی کرده و مدار را قطع میکنند، اما این فرآیند تنها زمانی امکانپذیر است که جریان نشتی مسیر مناسبی از طریق سیستم ارت برای بازگشت به منبع داشته باشد. بنابراین، سیستم ارت و کلیدهای محافظ جان به صورت مکمل یکدیگر عمل کرده و بدون هماهنگی صحیح این دو، امنیت کامل تأمین نخواهد شد.
“`html
استانداردهای مقررات ملی برای ارت
تعریف و اهمیت استانداردهای ملی ارت
استانداردهای ملی ارت مجموعهای از مقررات و ضوابط فنی هستند که به منظور تضمین ایمنی تاسیسات الکتریکی و حفاظت از جان انسانها در برابر خطرات ناشی از برق تدوین میشوند. این استانداردها بر اساس تجربیات عملی، پژوهشهای علمی و هماهنگی با استانداردهای بینالمللی مانند IEC و IEEE طراحی شدهاند. در ایران، سازمان ملی استاندارد و موسسه استاندارد و تحقیقات صنعتی ایران مسئولیت تدوین، بازنگری و نظارت بر اجرای این مقررات را بر عهده دارند. رعایت این استانداردها نه تنها الزام قانونی است بلکه ضامن عملکرد صحیح سیستمهای حفاظتی و پیشگیری از حوادث جانی و مالی محسوب میشود.
مهمترین استانداردهای ملی مرتبط با سیستم ارت
در ایران چندین استاندارد کلیدی برای طراحی، نصب و بهرهبرداری از سیستمهای ارت وجود دارد که اجرای آنها الزامی است. استاندارد ملی شماره ۳۱۱۸ تحت عنوان “طراحی و اجرای سیستم ارت در تاسیسات الکتریکی” یکی از جامعترین مراجع در این زمینه است که حداقل مقاومت ارت، روشهای اندازهگیری، نوع هادیها و عمق دفن الکترودها را مشخص میکند. همچنین استاندارد ملی ۱۰۱۱ در خصوص نصب تاسیسات الکتریکی ساختمانها، بخشهای مفصلی را به سیستمهای ارت اختصاص داده است. استاندارد شماره ۲۸۹۸ نیز الزامات ویژهای برای حفاظت در برابر صاعقه و ارت کردن سازههای بلند را تعیین کرده است. این استانداردها معمولاً بر اساس نسخههای محلیسازیشده استانداردهای IEC تهیه شده و با شرایط اقلیمی و فنی کشور تطبیق یافتهاند.
الزامات فنی و معیارهای اجرایی
استانداردهای ملی معیارهای دقیقی را برای اجزای مختلف سیستم ارت تعریف کردهاند. مقاومت ارت بسته به کاربری تاسیسات متفاوت است؛ برای ساختمانهای مسکونی معمولاً حداکثر ۱۰ اهم، برای تاسیسات صنعتی و پستهای توزیع کمتر از ۱ اهم و برای تجهیزات حساس الکترونیکی کمتر از ۰.۵ اهم توصیه میشود. هادیهای ارت باید از جنس مس یا فولاد گالوانیزه با سطح مقطع حداقل مشخصشده در استاندارد باشند. عمق دفن الکترودها نیز بسته به نوع خاک و منطقه جغرافیایی بین ۱.۵ تا ۳ متر تعیین شده است. علاوه بر این، استانداردها الزام به بازرسی دورهای سیستم ارت و ثبت نتایج اندازهگیری را تأکید میکنند تا از عملکرد مداوم و صحیح سیستم اطمینان حاصل شود.
خطاهای رایج در عدم رعایت مقررات ملی
یکی از شایعترین اشتباهات، استفاده از مصالح نامرغوب یا ابعاد نامناسب برای هادیهای ارت است که منجر به افزایش مقاومت و کاهش ایمنی میشود. برخی پیمانکاران به دلیل عدم آشنایی کافی با استانداردها، از روشهای سنتی و غیراستاندارد استفاده میکنند که در بازرسیهای فنی مردود اعلام میشوند. عدم اتصال صحیح تمامی قسمتهای فلزی ساختمان به سیستم همپتانسیل، نصب الکترود در عمق کمتر از حد مجاز و استفاده از اتصالات ضعیف که در طول زمان دچار خورگی میشوند از دیگر مشکلات رایج هستند. همچنین بسیاری از پروژهها بدون انجام آزمون نهایی مقاومت ارت و دریافت گواهی تأییدیه از مراجع ذیصلاح به بهرهبرداری میرسند که این امر میتواند خطرات جدی را در پی داشته باشد.
نقش نهادهای نظارتی و الزامات قانونی
در ایران، وزارت نیرو از طریق دفتر استانداردها و معیارهای برق و شرکتهای توزیع نیروی برق بر اجرای صحیح استانداردهای ارت نظارت میکنند. قبل از برقراری برق، بازرسان فنی موظفند صحت اجرای سیستم ارت را با استانداردهای ملی تطبیق دهند و در صورت عدم رعایت مقررات، از برقدار کردن تاسیسات جلوگیری کنند. شهرداریها و سازمان نظام مهندسی ساختمان نیز در مرحله صدور پروانه ساختمانی و گواهی پایان کار، رعایت استانداردهای ایمنی از جمله ارت را بررسی میکنند. متخلفان از این مقررات علاوه بر جرائم مالی، ممکن است با تعطیلی پروژه و مسئولیت کیفری در قبال حوادث احتمالی مواجه شوند. بنابراین آشنایی کامل با استانداردهای ملی و اجرای دقیق آنها برای تمامی فعالان حوزه برق ضروری است.
“`
“`html
انواع سیستمهای زمین کردن مجاز
سیستمهای زمین کردن یکی از اجزای حیاتی در تأسیسات الکتریکی هستند که نقش مهمی در تامین ایمنی افراد و تجهیزات ایفا میکنند. انتخاب نوع مناسب سیستم زمین بر اساس استانداردهای ملی و بینالمللی، نوع مصرفکننده و شرایط محیطی صورت میگیرد. در این بخش به بررسی انواع مجاز سیستمهای زمین کردن که در استانداردها تعریف شدهاند، میپردازیم.
سیستم TN و انواع آن
سیستم TN یکی از متداولترین روشهای زمین کردن در شبکههای توزیع برق است که در آن یک نقطه از منبع تغذیه بهطور مستقیم به زمین متصل میشود و بدنههای فلزی تجهیزات از طریق هادیهای حفاظتی به همین نقطه وصل میشوند. این سیستم به سه زیرمجموعه تقسیم میشود: TN-S که در آن هادی خنثی و هادی حفاظتی در کل مسیر جدا از هم هستند، TN-C که هادی خنثی و حفاظتی در یک هادی به نام PEN ترکیب شدهاند، و TN-C-S که ترکیبی از دو حالت قبل است و در بخشی از مسیر هادیها ترکیب و در بخش دیگر جدا میشوند. سیستم TN-S امروزه به دلیل ایمنی بالاتر و کاهش اختلالات الکترومغناطیسی در اکثر تأسیسات جدید مورد استفاده قرار میگیرد.
سیستم TT و کاربردهای آن
در سیستم TT، نقطه خنثی منبع تغذیه به زمین متصل است، اما بدنههای فلزی تجهیزات به الکترود زمین مستقلی متصل میشوند که از الکترود زمین منبع جدا است. این سیستم معمولاً در مواردی که کنترل کامل بر روی سیستم توزیع وجود ندارد، مانند شبکههای توزیع روستایی یا ساختمانهای مسکونی که از شبکه عمومی تغذیه میشوند، به کار میرود. مزیت اصلی این سیستم استقلال الکترود زمین مصرفکننده از شبکه اصلی است که باعث میشود مشکلات احتمالی در شبکه به تجهیزات مصرفکننده منتقل نشود. البته در این سیستم استفاده از کلیدهای حفاظتی جریان نشتی الزامی است.
سیستم IT و موارد استفاده تخصصی
سیستم IT نوع خاصی از زمین کردن است که در آن تمام قسمتهای فعال از زمین ایزوله هستند یا از طریق یک امپدانس بالا به زمین متصل میشوند، در حالی که بدنههای فلزی تجهیزات به زمین وصل شدهاند. این سیستم در محیطهایی که قطع ناگهانی برق میتواند خطرات جدی ایجاد کند، مانند بیمارستانها، اتاقهای عمل، صنایع شیمیایی و معادن استفاده میشود. مزیت اصلی سیستم IT این است که در صورت وقوع اولین خطای عایقی، جریان خطا بسیار کم بوده و نیازی به قطع فوری مدار نیست، بنابراین پیوستگی تغذیه حفظ میشود. البته وجود سیستم نظارت عایقی برای هشدار اولین خطا در این سیستم الزامی است.
معیارهای انتخاب سیستم مناسب
انتخاب نوع سیستم زمین کردن باید بر اساس عوامل متعددی صورت گیرد. نوع ساختمان و کاربری آن، سطح ولتاژ مورد استفاده، حساسیت تجهیزات الکترونیکی، الزامات ایمنی، شرایط محیطی و مقاومت زمین از جمله این عوامل هستند. در ساختمانهای مسکونی معمولی اغلب از سیستم TT یا TN-S استفاده میشود، در حالی که در صنایع بزرگ و ساختمانهای تجاری TN-S ترجیح داده میشود. برای تأسیسات حساس و بحرانی که نیاز به تداوم تغذیه دارند، سیستم IT گزینه مناسب است. همچنین رعایت استانداردهای ملی مانند استاندارد ۳۱۹۰ ایران و استانداردهای بینالمللی IEC در این انتخاب ضروری است.
خطاهای رایج در پیادهسازی سیستمهای زمین
یکی از رایجترین اشتباهات در نصب سیستمهای زمین، اتصال نادرست هادیهای حفاظتی و خنثی به یکدیگر در سیستمهای TN-S است که میتواند ایمنی را به خطر اندازد. همچنین عدم استفاده از الکترودهای زمین مستقل در سیستم TT یا به اشتراک گذاشتن الکترود زمین با سایر سیستمها بدون رعایت فواصل مناسب از دیگر مشکلات متداول است. در سیستم IT، عدم نصب دستگاه نظارت عایقی یا عدم آموزش کافی پرسنل نگهداری میتواند منجر به شناسایی نشدن خطاهای اولیه و در نتیجه بروز حوادث جدی شود. اندازهگیری دورهای مقاومت زمین و اطمینان از پیوستگی هادیهای حفاظتی نیز از اقدامات ضروری است که متأسفانه گاهی نادیده گرفته میشود.
“`
“`html
مسئولیتهای کارفرما در اجرای ارت
اجرای صحیح سیستم ارت در محیطهای صنعتی و تولیدی نه تنها یک الزام فنی، بلکه یک مسئولیت قانونی و اخلاقی برای کارفرماست. در کارگاههایی که از تجهیزات الکتریکی پیچیدهای مانند دستگاه تراش، فرز، جوش و سایر ماشینآلات استفاده میشود، وجود یک سیستم ارت ایمن و استاندارد میتواند جان کارکنان را نجات دهد و از خسارات مالی جلوگیری کند. کارفرما باید از همان مرحله طراحی تا نگهداری دورهای، نظارت کامل بر اجرای ارت داشته باشد و تمام منابع لازم را برای تحقق این امر فراهم کند.
تأمین تجهیزات و مواد استاندارد برای ارت
نخستین مسئولیت کارفرما، تهیه و تأمین تجهیزات و مواد مورد نیاز برای اجرای سیستم ارت مطابق با استانداردهای ملی و بینالمللی است. این تجهیزات شامل الکترودهای ارت با کیفیت مناسب، کابلهای مسی با مقطع کافی، اتصالات ضدخوردگی و کلمپهای استاندارد میشود. در کارگاههایی که دستگاه تراش و سایر ماشینآلات فلزکاری وجود دارد، استفاده از کابلهای مسی با سطح مقطع مناسب برای اتصال به بدنه فلزی این تجهیزات ضروری است. کارفرما باید از خرید مواد بیکیفیت یا غیراستاندارد جداً پرهیز کند، چراکه این اقدام میتواند کل سیستم ارت را بیاثر کرده و حتی خطرناکتر از نبود ارت باشد.
علاوه بر تهیه تجهیزات، کارفرما مسئول است که از صلاحیت فنی و تخصصی پیمانکاران و افراد مجری اطمینان حاصل کند. اجرای ارت نیازمند دانش فنی دقیق و رعایت اصول مهندسی است و نمیتوان آن را به افراد غیرمتخصص واگذار کرد.
نظارت بر اجرا و آزمونهای دورهای
پس از اجرای سیستم ارت، کارفرما موظف است نظارت مستمر بر عملکرد آن داشته باشد و آزمونهای دورهای را برنامهریزی و اجرا کند. اندازهگیری مقاومت ارت باید در فواصل زمانی منظم، حداقل سالانه یک بار و در صورت امکان فصلی انجام شود. این آزمونها به ویژه در محیطهایی که شرایط خاک یا رطوبت هوا تغییر میکند، اهمیت بیشتری دارد. برای تجهیزاتی مانند دستگاه تراش که معمولاً در معرض لرزش و ارتعاش قرار دارند، بررسی اتصالات ارت و سلامت کابلها باید به صورت مکرر انجام شود تا از جدا شدن اتصالات یا فرسودگی کابلها جلوگیری شود.
کارفرما باید سوابق تمام آزمونها را ثبت و نگهداری کند و در صورت مشاهده هرگونه انحراف از استانداردها، فوراً اقدامات اصلاحی را انجام دهد. این مستندسازی نه تنها برای ایمنی مفید است، بلکه در برابر مراجع قانونی و بازرسیها نیز حائز اهمیت است.
آموزش کارکنان و ایجاد فرهنگ ایمنی
یکی از مهمترین مسئولیتهای کارفرما، آموزش کارکنان درباره اهمیت ارت و نحوه استفاده ایمن از تجهیزات الکتریکی است. بسیاری از حوادث الکتریکی به دلیل بیتوجهی یا عدم آگاهی کارکنان رخ میدهد. کارفرما باید دورههای آموزشی منظم برگزار کند و کارکنان را با خطرات برق گرفتگی، نحوه شناسایی نشانههای خطر و اقدامات اولیه در مواقع اضطراری آشنا سازد. آموزش باید شامل موارد زیر باشد:
- شناخت تجهیزات ارت و نحوه عملکرد آنها
- روشهای ایمن کار با دستگاههای الکتریکی مانند دستگاه تراش و فرز
- تشخیص علائم نقص در سیستم ارت
- گزارش فوری هرگونه مشکل یا ناهنجاری به واحد ایمنی
- استفاده صحیح از تجهیزات حفاظت فردی
ایجاد فرهنگ ایمنی در سازمان نیازمند تعهد بلندمدت کارفرما و مدیران ارشد است. کارکنان باید احساس کنند که ایمنی آنها اولویت اصلی سازمان است و هرگونه گزارش یا پیشنهاد در این زمینه مورد توجه قرار میگیرد.
رعایت قوانین و مقررات ایمنی
کارفرما موظف است تمام قوانین و مقررات ملی و محلی مربوط به ایمنی الکتریکی و اجرای ارت را رعایت کند. این قوانین شامل استانداردهای اداره استاندارد، دستورالعملهای وزارت کار و آییننامههای شهرداریها میشود. در صورت عدم رعایت این موارد، کارفرما نه تنها مسئول حوادث احتمالی خواهد بود، بلکه ممکن است با جریمههای سنگین و حتی تعطیلی واحد تولیدی مواجه شود. همچنین کارفرما باید اطمینان حاصل کند که تمام دستگاههای نصب شده، از جمله دستگاه تراش و سایر ماشینآلات، دارای گواهینامههای لازم و مطابق با استانداردهای ایمنی هستند و سیستم ارت آنها به درستی اجرا و آزمون شده است.
“`
بازرسی و تست سیستم ارت
بازرسی و تست سیستم ارت یکی از مهمترین مراحل اطمینان از ایمنی تاسیسات الکتریکی ساختمان است. بر اساس مقررات ملی ساختمان، هر سیستم ارت باید قبل از راهاندازی و به صورت دورهای مورد بازرسی و آزمایش قرار گیرد تا از عملکرد صحیح آن اطمینان حاصل شود. این فرآیند شامل بررسیهای بصری، اندازهگیریهای الکتریکی و ثبت نتایج در دفاتر مخصوص میباشد.
بازرسی بصری سیستم ارت
اولین مرحله از بازرسی سیستم ارت، بررسی بصری کلیه اجزای سیستم است. بازرس باید اتصالات میلههای ارت، سیمکشیها، ترمینالها و نقاط اتصال را به دقت بررسی کند. وجود خوردگی، شکستگی، اتصالات شل یا آسیبهای مکانیکی باید شناسایی و ثبت شود. همچنین باید از صحت علامتگذاری کابلها با رنگ زرد-سبز و مطابقت آنها با استانداردهای ملی اطمینان حاصل کرد. فاصله میلههای ارت از یکدیگر و عمق کارگذاری آنها در خاک نیز باید مطابق با نقشههای تایید شده باشد.

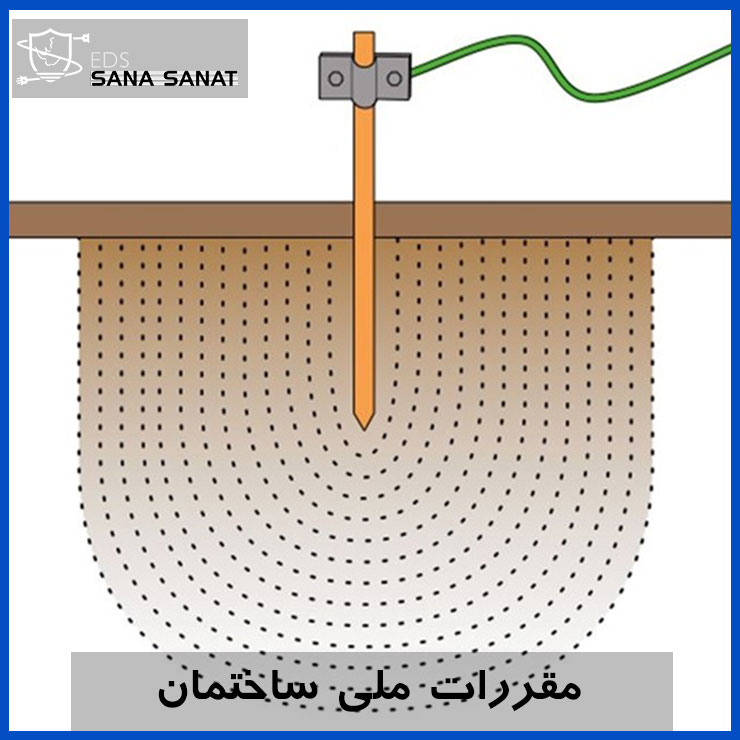

اندازهگیری مقاومت ارت

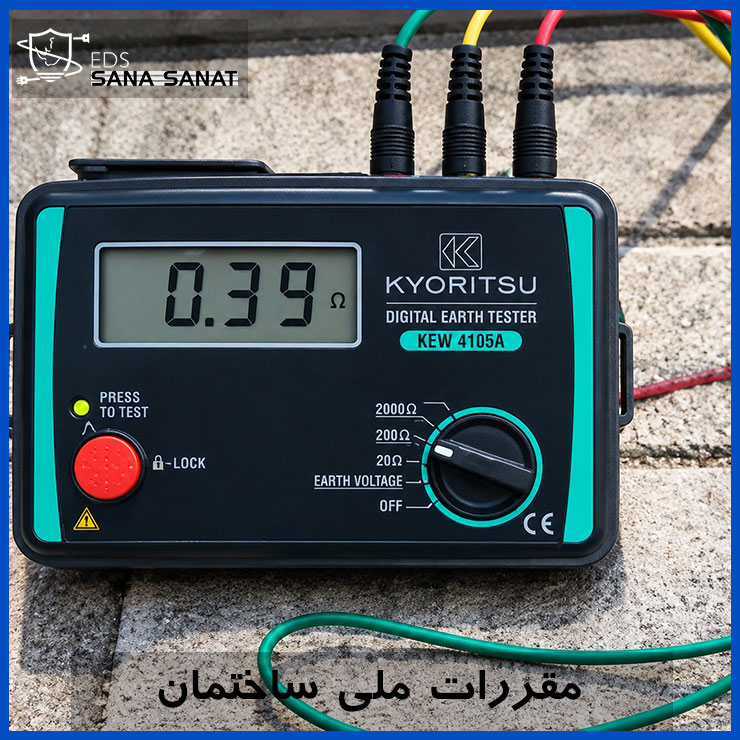

اصلیترین آزمایش سیستم ارت، اندازهگیری مقاومت ارت با استفاده از دستگاههای تخصصی است. مقررات ملی ساختمان حداکثر مقاومت مجاز برای سیستم ارت را معمولاً بین ۵ تا ۱۰ اهم تعیین کرده است که بسته به نوع ساختمان و کاربری آن متفاوت است. این اندازهگیری باید با روشهای استاندارد مانند روش سه نقطهای یا چهار نقطهای انجام شود. کارفرما باید اطمینان حاصل کند که پیمانکار از دستگاههای کالیبره شده و تکنسینهای دارای صلاحیت برای این تست استفاده میکند.
تست پیوستگی اتصالات ارت
تست پیوستگی برای اطمینان از اتصال صحیح همه نقاط قابل دسترس فلزی به سیستم ارت ضروری است. در این آزمایش، با استفاده از مولتیمتر یا دستگاههای تخصصی، مقاومت بین نقاط مختلف و سیستم ارت اصلی اندازهگیری میشود. مقاومت باید در حد بسیار کم (کمتر از یک اهم) باشد تا نشاندهنده اتصال مطمئن باشد. این تست باید برای تمام تجهیزات، قابهای فلزی، لولهکشیها و سایر اجزای رسانا انجام شود.
بازرسیهای دورهای و نگهداری
سیستم ارت نیازمند بازرسیهای دورهای منظم است. مقررات ملی ساختمان توصیه میکند که حداقل سالی یک بار، سیستم ارت به طور کامل بازرسی و تست شود. در ساختمانهای صنعتی یا تاسیساتی که در معرض رطوبت بالا یا شرایط خاص قرار دارند، فواصل بازرسی باید کوتاهتر باشد. نتایج تمام بازرسیها باید در دفتر گزارش تاسیسات ثبت شود و در صورت کشف هرگونه نقص، اقدامات اصلاحی بلافاصله انجام گیرد.
مستندسازی و گزارشنویسی
یکی از الزامات مهم مقررات ملی ساختمان، ثبت و نگهداری مستندات کامل از تمام بازرسیها و تستهای انجام شده است. گزارشها باید شامل تاریخ بازرسی، نام بازرس، نتایج اندازهگیریها، مشکلات شناسایی شده و اقدامات اصلاحی انجام شده باشد. این مستندات نه تنها برای پیگیری وضعیت سیستم مفید است، بلکه در زمان دریافت پروانه بهرهبرداری و بازرسیهای قانونی نیز ضروری میباشد.
جمعبندی و توصیههای نهایی مقاله
رعایت مقررات ملی ساختمان در خصوص بازرسی و تست سیستم ارت، نه تنها یک الزام قانونی بلکه ضامن ایمنی ساکنان و کاربران ساختمان است. کارفرمایان باید از همان ابتدای پروژه، نظارت دقیق بر کیفیت اجرا و تستهای لازم را در دستور کار قرار دهند. استفاده از پیمانکاران دارای صلاحیت، تجهیزات استاندارد و انجام تستهای دورهای منظم، کلید موفقیت در داشتن یک سیستم ارت ایمن و کارآمد است. توصیه میشود همواره مدارک و گزارشهای مربوط به سیستم ارت حفظ شود و در صورت بروز هرگونه مشکل، فوراً اقدامات اصلاحی توسط متخصصان انجام گیرد تا ایمنی ساختمان به خطر نیفتد.
