نحوه ارت دکل های مخابراتی
سیستم ارتینگ یکی از عناصر کلیدی در ایمنی و عملکرد تأسیسات برقی به معنای برقراری یک اتصال الکتریکی امن به زمین است. این سیستم به ویژه در دکل‌های مخابراتی اهمیت فراوانی دارد، چرا که این دکل‌ها به‌طور مداوم در معرض خطراتی همچون صاعقه و نوسانات برق قرار دارند. به‌دنبال استفاده روزافزون از فناوری‌های ارتباطی، ضرورت اجرای یک سیستم ارت الکترونیکی مناسب در دکل‌های مخابراتی دوچندان می‌شود.
نقش ارتینگ در دکل‌های مخابراتی فراتر از محافظت فیزیکی از تجهیزات است. این سیستم نه‌تنها به کاهش خطر برق‌گرفتگی و صدمات انسانی کمک می‌کند، بلکه از ایجاد نویز و اختلال در انتقال سیگنال‌ها نیز جلوگیری می‌کند. این امر به‌ویژه در محیط‌های شهری و صنعتی که ترافیک بالای سیگنال‌های الکترونیکی وجود دارد، از اهمیت ویژه‌ای برخوردار است.
هدف این مقاله بررسی عمیق سیستم‌های ارتینگ و نحوه ارت در دکل‌های مخابراتی، معرفی اجزای اصلی این سیستم و بررسی روش‌های مختلف نصب و نگهداری آن‌هاست. ما همچنین اهمیت رعایت استانداردها و نکات ایمنی در طراحی این سیستم‌ها را بررسی خواهیم کرد. در نهایت هدف ما ارائه اطلاعاتی جامع و کاربردی است که به متخصصان و مهندسان کمک کند تا تصمیمات بهتری در زمینه اجرای سیستم‌های ارتینگ بگیرند و ایمنی و کارایی دکل‌های مخابراتی را بهبود بخشند.

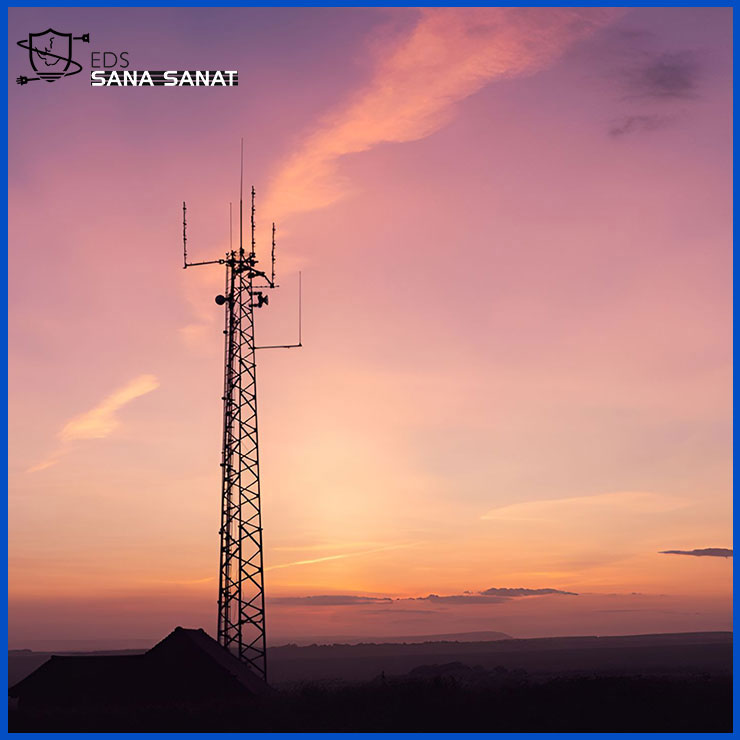

اهمیت ارتینگ در دکل‌های مخابراتی
از آنجا که تجهیزات مخابراتی از حساسیت بالایی برخوردار هستند، کوچکترین اتصالی یا نویزی در جریان برق می‌تواند باعث آسیب و از کار افتادن آن‌ها شود. از طرف دیگر این آسیب ها احتمال خطر برق گرفتگی را افزایش داده و ممکن است باعث خسارت های مالی و جانی فراوان شوند. هر عاملی هم ممکن است چنین خطراتی را ایجاد کند؛ از اتصال فاز به بدنه تجهیزات گرفته تا نفوذ آب و ولتاژهای نامنظم گذرا.
وظیفه ارت مخابراتی جذب ولتاژهای اضافی روی بدنه تجهیزات، قطع جریان برق در هنگام اتصال بدنه یا نفوذ آب، حفاظت از تجهیزات الکتریکی در برابر نوسانات شدید جریان برق، افزایش عمر مفید قطعات الکترونیکی، محافظت از جان انسان‌ها و در نهایت کاهش ریسک خسارت‌های جانی و مالی است. این سیستم یک محافظ مؤثر برای دستگاه هایی است که با جریان ضعیف برق کار می‌کنند.
برق‌گرفتگی یکی از خطرات جدی است که کارکنان و کاربران دکل‌های مخابراتی را تهدید می‌کند. با وجود نوسانات برق و عوامل محیطی مانند صاعقه، امکان بروز برق‌گرفتگی به‌ویژه در شرایط نامساعد جوی افزایش می‌یابد. سیستم ارتینگ با ایجاد یک مسیر ایمن برای هدایت جریان الکتریکی به زمین به‌طور مؤثری از بروز چنین حوادثی جلوگیری می‌کند. این اقدام نه‌تنها جان انسان‌ها را حفظ می‌کند، بلکه باعث افزایش اعتماد به‌نفس کارکنان در انجام وظایف خود می‌شود.
یکی دیگر از جنبه‌های مهم ارتینگ در دکل‌های مخابراتی، کاهش نویز و اختلال در سیستم‌های ارتباطی است. امروزه کیفیت و سرعت انتقال داده‌ها به‌عنوان یک فاکتور کلیدی در موفقیت هر شبکه ارتباطی به‌شمار می‌آید. ارتینگ صحیح با جلوگیری از ورود نویزهای الکتریکی به مدارهای حساس به حفظ کیفیت سیگنال‌ها و کاهش اختلالات کمک می‌کند. این به معنی ارتقاء قابلیت اطمینان شبکه‌های مخابراتی و بهبود تجربه کاربری برای مشتریان است.
صاعقه یکی از خطرات طبیعی است که می‌تواند به تجهیزات دکل‌های مخابراتی آسیب‌های جدی وارد کند. با اجرای یک سیستم ارتینگ مناسب، امکان تخلیه بار الکتریکی ناشی از صاعقه به زمین فراهم می‌شود که این امر از آسیب به تجهیزات الکترونیکی و سخت‌افزاری جلوگیری می‌کند. این نوع حفاظت به‌ویژه در مناطق با آب و هوای نامساعد و احتمال صاعقه بالا از اهمیت ویژه‌ای برخوردار است و می‌تواند به‌طور چشمگیری هزینه‌های نگهداری و تعمیرات را کاهش دهد.
پیشنهاد مطالعه: سیم ارت چیست؟
عوامل مؤثر در انتخاب سیستم ارتینگ
انتخاب یک سیستم ارتینگ مناسب برای دکل‌های مخابراتی تحت تأثیر عوامل مختلفی قرار دارد که هر یک نقش مهمی در کارایی و ایمنی سیستم ایفا می‌کنند.
نوع خاک و شرایط محیطی
نوع خاک و ویژگی‌های زمین‌شناسی محل نصب دکل تأثیر زیادی بر طراحی و اجرای سیستم ارتینگ دارد. خاک‌های مختلف از نظر مقاومت الکتریکی و ظرفیت هدایت الکتریکی متفاوت هستند. به‌عنوان مثال خاک‌های رسی معمولاً هدایت بهتری دارند و برای سیستم‌های ارتینگ مناسب‌ترند. در مقابل، خاک‌های سنگی یا شنی ممکن است به موانعی در اجرای مؤثر سیستم ارتینگ تبدیل شوند. به‌علاوه شرایط محیطی مانند رطوبت، دما و وجود مواد شیمیایی در خاک نیز می‌توانند بر عملکرد سیستم ارتینگ تأثیر بگذارند. بنابراین تحلیل دقیق نوع خاک و شرایط محیطی قبل از طراحی سیستم، یک ضرورت است.
ارتفاع دکل و موقعیت جغرافیایی
ارتفاع دکل و موقعیت جغرافیایی آن نیز از دیگر عوامل کلیدی در انتخاب سیستم ارتینگ به شمار می‌آید. دکل‌های بلندتر به دلیل ارتفاع بیشتر در معرض خطرات بیشتری مانند صاعقه قرار دارند. در این موارد استفاده از سیستم‌های پیشرفته‌تر و ایمن‌تر ضروری است. همچنین موقعیت جغرافیایی از جمله نزدیکی به دریا، کوه‌ها یا مناطق با آب و هوای خاص می‌تواند نیازمندی‌های خاصی را در طراحی سیستم ارتینگ ایجاد کند. برای مثال دکل‌های واقع در مناطق کوهستانی ممکن است به تدابیر خاصی برای حفاظت در برابر صاعقه نیاز داشته باشند.
استانداردها و قوانین مربوط به ارتینگ
رعایت استانداردها و قوانین مربوط به سیستم‌های ارتینگ یکی از جنبه‌های حیاتی در انتخاب و طراحی این سیستم‌ها است. هر کشور و منطقه‌ای ممکن است استانداردهای خاصی را برای ایمنی الکتریکی و حفاظت از تجهیزات تعریف کند. این استانداردها معمولاً شامل الزامات فنی، روش‌های نصب و نگهداری و همچنین تست‌های لازم برای اطمینان از کارایی سیستم هستند. آگاهی از این قوانین و رعایت آن‌ها نه‌تنها به افزایش ایمنی کمک می‌کند، بلکه به کاهش ریسک‌های حقوقی و مالی نیز می‌انجامد.
اجزای اصلی سیستم ارتینگ دکل‌های مخابراتی
سیستم‌های ارتینگ در دکل‌های مخابراتی از اجزای مختلفی تشکیل شده‌اند که هر یک نقش ویژه‌ای در تأمین ایمنی و کارایی این سیستم‌ها ایفا می‌کنند. در ادامه به بررسی اجزای اصلی این سیستم‌ها می‌پردازیم:
سیستم دریافت صاعقه
سیستم دریافت صاعقه یکی از مؤلفه‌های کلیدی در حفاظت از دکل‌های مخابراتی است. این سیستم به‌منظور جذب و هدایت بار الکتریکی ناشی از صاعقه به زمین طراحی شده است. بدون یک سیستم مناسب برای دریافت صاعقه، تجهیزات دکل در معرض آسیب‌های جدی قرار می‌گیرند.
میله برقگیر فرانکلین
میله برقگیر فرانکلین که به‌عنوان اولین و معروف‌ترین نوع سیستم دریافت صاعقه شناخته می‌شود، توسط بنیامین فرانکلین ابداع شده است. این میله معمولاً از جنس مس یا آلومینیوم ساخته می‌شود و در بالاترین نقطه دکل نصب می‌گردد. وظیفه این میله جذب بار الکتریکی صاعقه و هدایت آن به سمت سیستم انتقال جریان است. طراحی ساده و مؤثر این میله باعث شده است که همچنان یکی از پرکاربردترین گزینه‌ها برای حفاظت از دکل‌های مخابراتی باشد.
صاعقه گیر الکترونیکی
صاعقه گیر الکترونیکی یا خازنی یک گزینه پیشرفته‌تر برای سیستم‌های دریافت صاعقه است. این نوع صاعقه گیرها به‌صورت هوشمند و قبل از وقوع صاعقه عمل می‌کنند. هنگامی که بار الکتریکی در جو افزایش می‌یابد، این سیستم به‌طور خودکار بار الکتریکی را جذب کرده و آن را ذخیره می‌کند. سپس با تخلیه این بار هوای اطراف را یونیزه کرده و در نتیجه احتمال وقوع صاعقه را کاهش می‌دهد. این تکنولوژی به‌ویژه در مکان‌های با ریسک بالای صاعقه مزایای زیادی دارد.
سیستم انتقال جریان صاعقه
پس از اینکه بار الکتریکی توسط سیستم دریافت صاعقه جذب شد، نیاز به یک سیستم انتقال جریان برای هدایت این بار به زمین وجود دارد. این سیستم معمولاً از هادی‌های فلزی با کیفیت بالا مانند سیم‌های مسی ساخته می‌شود. مهم‌ترین نکته در اینجا ایزوله بودن مسیر هادی تا سیستم زمین است؛ زیرا هر گونه تماسی با تجهیزات الکتریکی می‌تواند منجر به خسارت شود.
سیستم زمین
سیستم زمین به‌عنوان آخرین بخش از سیستم‌های ارتینگ، وظیفه تخلیه بار الکتریکی به زمین را بر عهده دارد. این سیستم می‌تواند به دو روش عمقی یا سطحی طراحی شود. در روش عمقی از چاه‌های ارت استفاده می‌شود که معمولاً با استفاده از صفحه‌های مسی و مواد کاهنده مقاومت پر می‌شوند. در روش سطحی، هادی‌های افقی در عمق کمتری نسبت به سطح زمین نصب می‌شوند. انتخاب روش مناسب بستگی به شرایط خاک و نیازهای خاص هر دکل دارد.
پیشنهاد مطالعه: لزوم بکارگیری سیم ارت
نحوه ارت دکل ها و تجهیزات مخابراتی
سیستم‌های ارتینگ به‌طور کلی به دو روش اصلی طراحی و اجرا می‌شوند: سیستم ارتینگ عمقی و سیستم ارتینگ سطحی. هر یک از این روش‌ها مزایا و کاربردهای خاص خود را دارند که در ادامه آن ها را بررسی می کنیم.
سیستم ارتینگ عمقی
سیستم ارتینگ عمقی یکی از متداول‌ترین و مؤثرترین روش‌ها برای ایجاد اتصال به زمین در دکل‌های مخابراتی است. این روش معمولاً در مناطقی با مقاومت بالای خاک یا در شرایط جوی نامساعد مورد استفاده قرار می‌گیرد.
در این روش ابتدا یک چاه به عمق مناسب حفر می‌شود. عمق چاه معمولاً به نوع خاک و نیازهای سیستم ارتینگ بستگی دارد. پس از حفر چاه، یک صفحه مسی به‌صورت عمودی در داخل آن قرار می‌گیرد. این صفحه مسی به‌عنوان هادی بار الکتریکی عمل می‌کند. سپس اطراف صفحه با استفاده از مخلوطی از دوغاب و مواد کاهنده مقاومت مانند بنتونیت، پر می‌شود. این مواد باعث کاهش مقاومت الکتریکی خاک اطراف صفحه می‌شوند و در نتیجه کارایی سیستم ارتینگ افزایش می‌یابد. در نهایت یک سیم مسی از صفحه مسی به سطح چاه منتقل می‌شود و به سیستم انتقال جریان صاعقه متصل می‌شود.
سیستم ارتینگ سطحی
سیستم ارتینگ سطحی به‌عنوان یک روش جایگزین در مکان‌هایی که امکان حفر چاه وجود ندارد یا شرایط خاک مناسب نیست، مورد استفاده قرار می‌گیرد. این روش بیشتر در مناطق با عمق کم و خاک نرم کاربرد دارد.
در سیستم ارتینگ سطحی، هادی‌ها معمولاً در عمق حدود 80 سانتیمتر در سطح زمین نصب می‌شوند. این هادی‌ها می‌توانند به‌صورت افقی یا عمودی در زمین قرار بگیرند. یکی از مزایای این سیستم، سهولت نصب و دسترسی آسان به تجهیزات برای نگهداری و تعمیر است.
سیستم‌های ارتینگ سطحی معمولاً در مناطقی که ارتفاع از سطح دریا کم است و همچنین در مکان‌هایی با پستی و بلندی کم مورد استفاده قرار می‌گیرند. همچنین این روش برای دکل‌های مخابراتی که در نقاطی با دسترسی محدود قرار دارند، گزینه مناسبی است.
اقدامات احتیاطی و نگهداری
نگهداری و بازرسی منظم سیستم‌های ارتینگ اهمیت بالایی دارد زیرا این سیستم‌ها نقش کلیدی در تأمین ایمنی و عملکرد دکل‌های مخابراتی ایفا می‌کنند. در این بخش به بررسی اقدامات احتیاطی و نگهداری مورد نیاز می‌پردازیم.
بازرسی دوره‌ای سیستم‌های ارتینگ
بازرسی دوره‌ای سیستم‌های ارتینگ یکی از مهم‌ترین اقداماتی است که باید به‌طور منظم انجام شود. این بازرسی‌ها به شناسایی و رفع مشکلات قبل از وقوع حوادث کمک می‌کنند. در این راستا نکات زیر باید مورد توجه قرار گیرد:
میله‌های برقگیر، هادی‌ها و صفحات مسی باید به‌طور منظم بررسی شوند تا از وجود هرگونه زنگ‌زدگی، خوردگی یا آسیب فیزیکی اطمینان حاصل شود. هرگونه نقص باید فوراً تعمیر یا تعویض گردد.
برای اطمینان از کارایی سیستم ارتینگ، مقاومت زمین باید به‌طور دوره‌ای اندازه‌گیری شود. این اندازه‌گیری‌ها می‌توانند به شناسایی تغییرات در شرایط خاک و احتمالاً نیاز به بهبود سیستم کمک کنند.
اتصالات الکتریکی باید به‌طور مرتب بررسی و تمیز شوند تا از کیفیت ارتباط اطمینان حاصل گردد. اتصالات ضعیف می‌توانند منجر به کاهش کارایی و خطرات ایمنی شوند.
پیشنهاد مطالعه: تفاوت سیستم ارتینگ و سیستم صاعقه گیر
نحوه واکنش در صورت بروز صاعقه یا مشکلات دیگر
در صورت بروز صاعقه یا دیگر مشکلات مرتبط با سیستم‌های ارتینگ، واکنش سریع و مناسب می‌تواند به جلوگیری از خسارات جانی و مالی کمک کند. در این شرایط اتخاذ اقدامات زیر می‌تواند بسیار مؤثر باشد:
- آموزش کارکنان درباره خطرات مربوط به صاعقه و اقدامات ایمنی ضروری است. آن‌ها باید از نحوه عملکرد سیستم ارتینگ و روش‌های ایمنی در برابر صاعقه آگاه باشند.
- در هنگام بروز صاعقه، کارکنان باید از وسایل ایمنی مناسب استفاده کنند و به مناطق امن بروند. عدم کار در هنگام طوفان و بارش شدید می‌تواند به کاهش خطرات کمک کند.
- پس از وقوع صاعقه، سیستم ارتینگ باید به‌طور کامل مورد ارزیابی قرار گیرد. بررسی صحت عملکرد سیستم و تأیید اینکه هیچ‌گونه آسیب یا نقصی وجود ندارد، ضروری است. در صورت شناسایی مشکلات باید فوراً اقدامات اصلاحی انجام شود.
- هرگونه حادثه یا مشکل در سیستم‌های ارتینگ باید به مقامات مربوطه گزارش شود تا اقدامات لازم برای بهبود و پیشگیری از حوادث آینده انجام گردد.
با انجام این اقدامات احتیاطی و نگهداری می‌توان از کارایی و ایمنی سیستم‌های ارتینگ در دکل‌های مخابراتی اطمینان حاصل کرد و خطرات احتمالی را به حداقل رساند.
مزایای استفاده از ارت مخابراتی سانا صنعت
دستگاه EDS (ارت الکتریکی) مدل صنعتی E۳۱۳ تولید شده در سانا صنعت کنزا هماهنگی و سازگاری کاملی با تجهیزات مخابراتی داشته و کارکرد آن قابل اطمینان و بسیار هوشمند است. یکی از ویژگی‌های مؤثر این دستگاه، سرعت عمل بالای آن است. به محض اینکه سنسورهای دستگاه، متوجه نفوذ آب یا اتصال فاز به بدنه شوند، در عرض 25 میلی ثانیه برق سیستم را قطع خواهند کرد و جلوی هر خطری را می‌گیرند.
نکته جالبی که در مورد سیستم EDS وجود دارد، قطع جریان برق توسط این دستگاه به روش سوئیچینگ است. در این روش در هنگام اتصال فاز به بدنه، اتصال کوتاه رخ نداده و برق تجهیزات، مستقل از جریان برق اصلی، قطع خواهد شد. این کار باعث می‌شود که احتمال هرگونه آسیب به تجهیزات الکتریکی به 0% برسد اما سیستم چاه ارت از چنین قابلیتی برخوردار نیست که ریسک آسیب به تجهیزات مخابراتی را تا حد چشمگیری افزایش می‌دهد.
کلام آخر
در این مقاله به اهمیت سیستم‌های ارتینگ در دکل‌های مخابراتی پرداختیم و روشن کردیم که این سیستم‌ها نه‌تنها به ایمنی و حفاظت از تجهیزات کمک می‌کنند، بلکه عملکرد بهینه شبکه‌های مخابراتی را نیز تضمین می‌نمایند. با استفاده از سیستم‌های ارتینگ می‌توان از خطرات ناشی از صاعقه و برق‌گرفتگی جلوگیری کرد.
از شما دعوت می‌کنیم که با همکاری سانا صنعت کنزا تدابیر لازم را در طراحی و اجرای سیستم‌های ارتینگ خود اتخاذ کنید. با توجه به استانداردهای روز و انجام بازرسی‌های منظم می‌توانید ایمنی، کارایی و پایداری سیستم‌های خود را افزایش دهید و اعتماد کاربران را جلب کنید.
