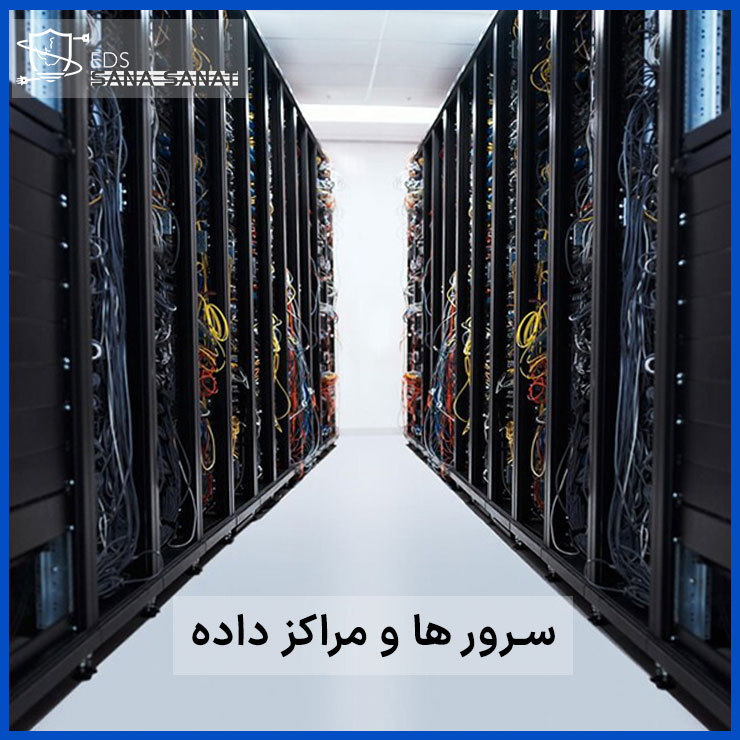

ارتینگ مناسب برای سرورها و مراکز داده

تجهیزات الکترونیکی حساس مانند سرورها و مراکز داده نقش مهمی در ذخیره و پردازش اطلاعات دارند. یکی از مهم ترین اقداماتی که برای حفاظت از این تجهیزات باید انجام شود، ایجاد یک سیستم ارتینگ مناسب است. ارتینگ یا سیستم زمین، مسیری ایمن برای هدایت جریان های اضافی و جلوگیری از نوسانات ناگهانی برق فراهم می کند. یک سیستم ارتینگ استاندارد نه تنها از آسیب دیدن تجهیزات جلوگیری می کند، بلکه امنیت اطلاعات را نیز تضمین کرده و خطرات الکتریکی مانند شوک و آتش سوزی را کاهش می دهد. در این مقاله اهمیت ارتینگ در تجهیزات حساس و کاربرد دستگاه ارت الکتریکی در سرورها را بررسی کرده و روش های مناسب برای پیاده سازی آن در سرورها و مراکز داده را معرفی می کنیم.

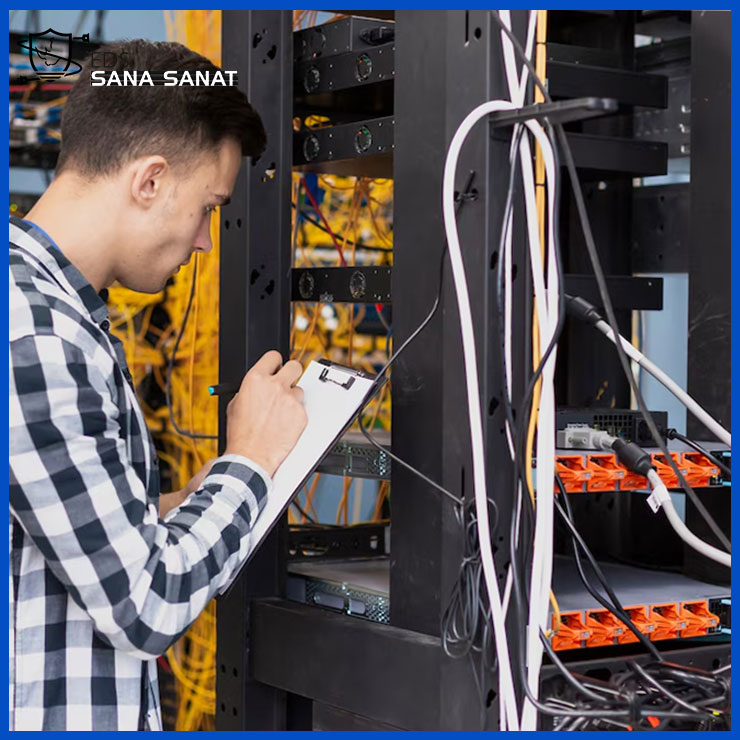

اهمیت ارتینگ در سرورها و مراکز داده

سرورها و مراکز داده برای عملکرد صحیح خود به برق ثابت و بدون نوسان نیاز دارند. نوسانات برق و تخلیه های الکتریکی می توانند آسیب های جدی به این تجهیزات وارد کنند و باعث خرابی یا از دست رفتن داده ها شوند. این مشکلات می توانند به طور مستقیم بر عملکرد سیستم ها تاثیر بگذارند و حتی باعث اختلالات طولانی مدت شوند.
اگر سیستم ارتینگ مناسب وجود نداشته باشد، خطرات زیادی ممکن است به وجود بیاید. برای مثال برق اضافی ممکن است به تجهیزات آسیب بزند و باعث سوختن آنها شود. همچنین در صورت بروز اتصال برق در بدنه دستگاه ها، شوک الکتریکی به افراد حاضر در مرکز داده وارد می شود که خطرات جدی به همراه دارد. علاوه بر این عدم وجود ارتینگ مناسب می تواند منجر به از بین رفتن اطلاعات ذخیره شده در سرورها شود که هزینه های زیادی برای بازیابی آنها به همراه دارد.
استفاده از سیستم ارتینگ در مراکز داده مزایای زیادی دارد. این سیستم می تواند جریان های اضافی را به زمین هدایت کرده و از آسیب رسیدن به تجهیزات جلوگیری کند. همچنین ارتینگ باعث می شود که تجهیزات در برابر نوسانات و تخلیه های الکتریکی محافظت شوند و عملکرد سیستم به طور پایدار حفظ شود.

اصول و استانداردهای ارتینگ برای تجهیزات حساس

برای حفاظت از تجهیزات حساس در مراکز داده لازم است که سیستم ارتینگ طبق اصول و استانداردهای خاصی طراحی و اجرا شود. این استانداردها توضیح می دهند که سیستم ارتینگ باید چگونه باشد تا تجهیزات در برابر مشکلات برق محافظت شوند.
برخی از مهم ترین استانداردها شامل IEC (کمیسیون بین المللی الکتروتکنیکال)، IEEE (انستیتوی مهندسین برق و الکترونیک) و NEC (کد ملی برق آمریکا) هستند. این استانداردها نحوه طراحی و نصب سیستم های ارتینگ را مشخص می کنند.
یکی از نکات مهم در مراکز داده این است که چاه ارت باید مقاومت مناسبی داشته باشد. اگر مقاومت آن خیلی زیاد باشد، جریان برق به درستی به زمین منتقل نمی شود و ممکن است تجهیزات خراب شوند. این مقاومت باید طبق استانداردهای تعیین شده باشد.
برای اجرای سیستم ارتینگ به درستی باید مراحل آن با دقت انجام شود. این مراحل شامل نصب شینه ها، اتصال کابل ها به چاه ارت و استفاده از تجهیزات مناسب برای هدایت جریان برق اضافی به زمین است. با رعایت این اصول می توان از تجهیزات حساس در برابر خطرات برق محافظت کرد.

پیشنهاد مطالعه: مقایسه چاه ارت و سیستم ارت الکتریکی

انواع روش های ارتینگ مناسب برای سرورها و مراکز داده

در این قسمت انواع سیستم های ارتینگ که برای محافظت از تجهیزات حساس مانند سرورها و مراکز داده به کار می روند را توضیح می دهیم.

سیستم ارتینگ نوع TN-S

در سیستم ارتینگ نوع TN-S، هادی نول و هادی ارتینگ کاملاً از یکدیگر جدا هستند و هیچ اتصالی بین این دو وجود ندارد. در این سیستم، سیم نول برای انتقال جریان برگشتی و سیم ارتینگ برای محافظت از سیستم در برابر خطرات الکتریکی استفاده می شود. از مزایای این سیستم می توان به امنیت بیشتر و کاهش خطرات برق گرفتگی اشاره کرد. ولی از معایب آن می توان به هزینه بالاتر نصب و راه اندازی و پیچیدگی بیشتر نگهداری سیستم اشاره کرد. این سیستم معمولاً در مراکز داده حساس که نیاز به امنیت بالا دارند استفاده می شود.

سیستم ارتینگ نوع TN-C-S

سیستم ارتینگ نوع TN-C-S ترکیبی از سیستم های TN و TT است. در این سیستم در ابتدای مسیر، هادی نول و هادی ارتینگ به هم متصل هستند، اما در انتهای مسیر از یکدیگر جدا می شوند. این سیستم نسبت به سیستم TN-S هزینه نصب کمتری دارد، ولی ممکن است در بعضی شرایط نتواند حفاظت کامل از تجهیزات حساس را فراهم کند. این سیستم در محیط هایی که حساسیت کمتری دارند و نیاز به ایمنی معمولی دارند، به کار می رود.

سیستم ارتینگ نوع TT

در سیستم ارتینگ نوع TT، هادی نول و هادی ارتینگ هر کدام به طور جداگانه به یک چاه ارت متصل می شوند. در این سیستم حفاظت بیشتر از تجهیزات با جدا بودن مسیرهای نول و ارتینگ انجام می شود. این سیستم معمولاً در محیط هایی که نیاز به ایمنی بیشتری دارند استفاده می شود. مزیت این سیستم این است که مسیر نول و ارت از هم جدا هستند و محافظت بهتری در برابر خطرات الکتریکی فراهم می کند. این سیستم برای محیط هایی که تجهیزات حساس کمتری دارند مناسب است.

سیستم ارتینگ نوع IT

سیستم ارتینگ نوع IT یکی از پیشرفته ترین سیستم های ارتینگ است که هیچ اتصال مستقیمی بین هادی نول و زمین وجود ندارد. در این سیستم، نول به طور جداگانه از ارتینگ عمل می کند و سیستم های الکتریکی در برابر مشکلاتی مانند خرابی نول یا زمین مقاوم تر هستند. این سیستم مخصوصاً برای محیط هایی که تجهیزات حساس زیادی دارند طراحی شده است. در مراکز داده با تجهیزات پیشرفته، این سیستم می تواند به محافظت از تجهیزات در برابر مشکلات الکتریکی کمک کند.
این سیستم ها برای کاربردهای مختلف طراحی شده اند و انتخاب سیستم مناسب بستگی به نوع تجهیزات و نیازهای ایمنی در هر مرکز داده دارد.

روش های عملی برای اجرای ارتینگ در سرورها و مراکز داده

در این بخش به روش های عملی و کاربردی برای اجرای سیستم ارتینگ در سرورها و مراکز داده می پردازیم. این روش ها به شما کمک می کنند تا تجهیزات حساس خود را در برابر خطرات الکتریکی محافظت کنید.

پیشنهاد مطالعه: روش جایگزین چاه ارت

حفر و تجهیز چاه ارت استاندارد

برای ایجاد یک سیستم ارتینگ مناسب، اولین قدم حفر چاه ارت است. عمق چاه باید به گونه ای باشد که مقاومت چاه را در حد استاندارد نگه دارد. معمولاً عمق بین 2 تا 3 متر مناسب است. برای کاهش مقاومت چاه ارت از موادی مانند بنتونیت، نمک و زغال استفاده می شود. این مواد به جذب رطوبت و انتقال بهتر جریان کمک می کنند و باعث می شوند مقاومت چاه کمتر شود.

استفاده از شینه بندی مسی در کف و دیواره ها

شینه بندی مسی در سیستم ارتینگ یکی از روش های موثر برای هم پتانسیل سازی تجهیزات است. این شینه ها که معمولاً در کف و دیواره ها نصب می شوند، به تجهیزات کمک می کنند تا به طور یکنواخت به زمین وصل شوند و در صورت بروز مشکل الکتریکی، جریان به راحتی از تجهیزات عبور کند. نصب صحیح شینه کشی برای جلوگیری از اتصالات ضعیف و ایجاد مشکلات الکتریکی بسیار مهم است.

باندینگ تجهیزات فلزی و مسیرهای کابل کشی

برای محافظت بهتر از تجهیزات، باید تمامی تجهیزات فلزی و مسیرهای کابل کشی به سیستم ارتینگ متصل شوند. این کار از بروز اختلاف پتانسیل و جریان‌های ناخواسته جلوگیری می کند. باندینگ صحیح به ویژه در مراکز داده، بسیار ضروری است تا خطرات احتمالی ناشی از تماس با تجهیزات فلزی کاهش پیدا کند.

استفاده از کفپوش های آنتی استاتیک

یکی دیگر از روش های موثر برای جلوگیری از آسیب های الکتریکی در مراکز داده، استفاده از کفپوش های آنتی استاتیک است. این کفپوش ها از تجمع الکتریسیته ساکن جلوگیری می کنند و به جلوگیری از خرابی تجهیزات کمک می کنند. انواع مختلفی از کفپوش ها در بازار موجود است که باید بر اساس نیاز و شرایط محیطی انتخاب و نصب شوند.

استفاده از سرج ارسترها (Surge Protectors) و فیلترهای نویز

برای کاهش نوسانات برق و محافظت از تجهیزات حساس در برابر تغییرات ناگهانی ولتاژ باید از سرج ارسترها و فیلترهای نویز استفاده کرد. این دستگاه ها به کنترل و کاهش نوسانات کمک می کنند و خطرات ناشی از برق گرفتگی و آسیب به تجهیزات را کاهش می دهند. انتخاب سرج ارستر مناسب باید با توجه به نیازهای خاص مرکز داده و تجهیزات موجود انجام شود.

پیشنهاد مطالعه: علائم خرابی سیستم ارت

کلام آخر

در این مقاله روش های مختلف ارتینگ برای سرورها و مراکز داده را بررسی کردیم. این روش ها شامل حفر چاه ارت، استفاده از شینه بندی مسی، باندینگ تجهیزات فلزی، نصب کفپوش های آنتی استاتیک و استفاده از سرج ارسترها بودند که همه به محافظت از تجهیزات حساس کمک می کنند. برای انتخاب بهترین روش ارتینگ باید شرایط محیطی و نوع تجهیزات را در نظر بگیرید. مثلا در محیط های مرطوب باید از مواد خاصی برای چاه ارت استفاده کرد یا در مراکز داده بزرگ تر، شینه بندی مسی و سرج ارسترها می توانند اهمیت بیشتری داشته باشند.
پیشنهاد می کنیم برای طراحی و اجرای سیستم ارتینگ به طور استاندارد، از مشاوره متخصصان کمک بگیرید. شرکت سانا صنعت می تواند در این زمینه به شما مشاوره بدهد و بهترین راهکارها را برای محافظت از تجهیزات حساس شما ارائه کند.
