دستگاه ارت الکترونیکی (EDS) یکی از مهم ترین تجهیزات حفاظتی در سیستم های برق است که وظیفه اصلی آن جلوگیری از جریان های خطرناک و حفاظت از جان افراد و تجهیزات در برابر برق گرفتگی و آتش سوزی است. با این حال، اشتباهات نصب EDS می تواند این محافظ حیاتی را به یک تهدید جدی تبدیل کند. بسیاری از مشکلات رایج ناشی از خطاهای ارت، سیم کشی نادرست یا انتخاب ناصحیح دستگاه است که می تواند منجر به عملکرد نادرست یا قطع ناخواسته سیستم شود.

در این مقاله، ۱۰ اشتباه رایج در نصب دستگاه ارت الکترونیکی را به طور کامل بررسی کرده و راه حل های عملی و کاربردی برای رفع هر خطا ارائه می دهیم. با رعایت این نکات نه تنها از استانداردهای ایمنی بین المللی مانند IEC 61008 پیروی می کنید، بلکه می توانید از عملکرد بهینه دستگاه های معتبر سانا صنعت بهره مند شوید.

دستگاه ارت الکترونیکی چیست و چرا نصب صحیح آن حیاتی است؟

دستگاه ارت الکترونیکی (EDS) یک محافظ حیاتی در سیستم های برق است. این دستگاه جریان های نشتی را تشخیص داده و در صورت وجود هر گونه جریان غیرمجاز یا خطرناک، مدار را قطع می کند تا از برق گرفتگی افراد و آسیب به تجهیزات جلوگیری شود.

عملکرد دستگاه ارت الکترونیکی

• تشخیص جریان نشتی به زمین
• قطع سریع مدار در زمان کمتر از چند میلی ثانیه
• حفاظت از جان افراد و جلوگیری از آتش سوزی ناشی از نشتی جریان

این عملکرد ساده اما حیاتی باعث شده که نصب صحیح دستگاه ارت الکترونیکی در هر ساختمان یا واحد صنعتی الزامی باشد.

نصب نادرست EDS می تواند عواقب جدی داشته باشد، از جمله:

• برق گرفتگی: اتصال اشتباه سیم نول یا فاز یا عدم اتصال صحیح زمین می تواند باعث جریان خطرناک شود.
• آتش سوزی: نشتی جریان بدون تشخیص و قطع سریع، ممکن است به گرم شدن کابل ها و تجهیزات منجر شود.
• اختلال در عملکرد تجهیزات: سیم کشی اشتباه یا استفاده از EDS نامناسب ممکن است باعث قطع ناخواسته مدار یا آسیب به دستگاه های حساس شود.

برای نصب ایمن و عملکرد بهینه دستگاه ارت الکترونیکی، رعایت استانداردهای بین المللی و ملی ضروری است:

•  IEC 61008: استاندارد بین المللی برای RCD ها و EDS ها
•  مبحث ۱۳ مقررات ملی ساختمان ایران: شامل دستورالعمل های نصب و حفاظت در برابر نشتی جریان
•  رعایت حداقل فاصله از منابع نویز و تداخل الکترومغناطیسی
• استفاده از سیم ها و ترمینال های با مقطع استاندارد

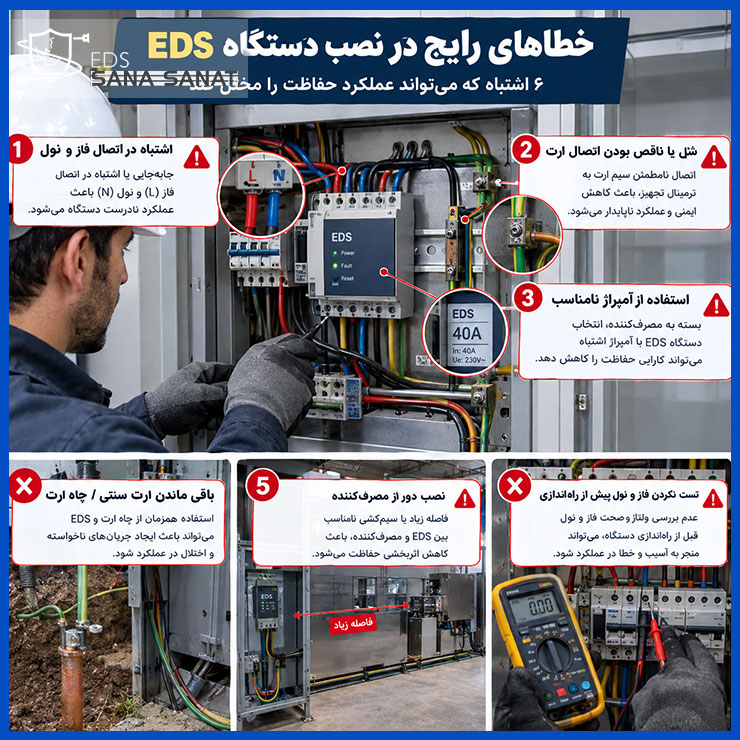

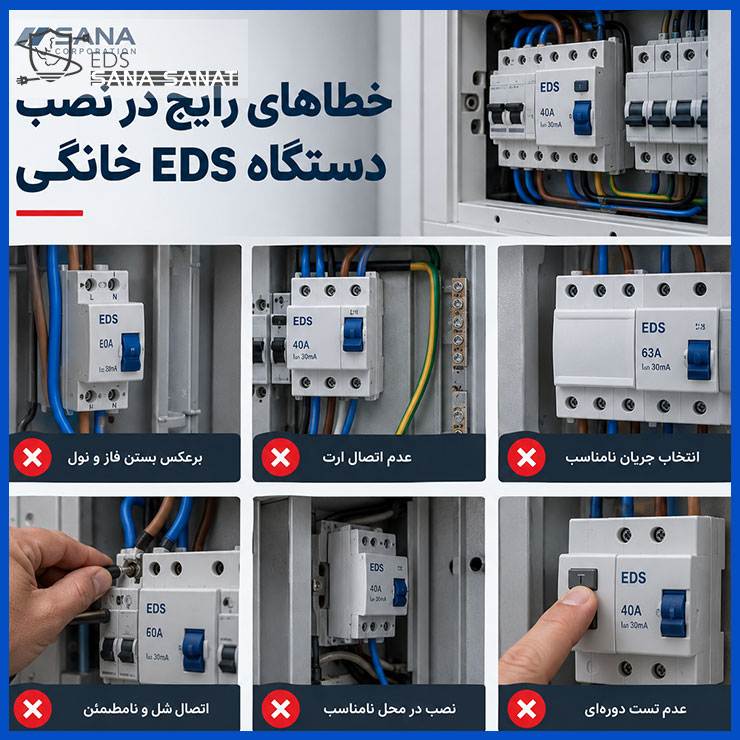

10 اشتباه رایج در نصب دستگاه ارت الکترونیکی و راه حل ها

قبل از بررسی هر خطا، مهم است بدانیم که نصب دستگاه ارت الکترونیکی (EDS) یک فرایند حساس و حیاتی است. حتی کوچک ترین اشتباه در سیم کشی، اتصال زمین یا انتخاب نوع دستگاه می تواند باعث عملکرد نادرست، ایجاد خطاهای ارت و تهدید ایمنی افراد و تجهیزات شود.

در این بخش، ۱۰ اشتباه رایج در نصب EDS را بررسی می کنیم و برای هر خطا راه حل های عملی و کاربردی ارائه می دهیم تا بتوانید نصب ایمن و استانداردی داشته باشید. با رعایت این نکات، هم عملکرد دستگاه بهینه می شود و هم از خطرات ناشی از نشتی جریان و برق گرفتگی جلوگیری می کنید.

عدم اتصال صحیح سیم زمین

یکی از رایج ترین اشتباهات نصب EDS، عدم اتصال صحیح سیم زمین (Earth) است. این خطا معمولاً به یکی از شکل های زیر رخ می دهد:

• اتصال سیم زمین به ترمینال نول به جای ترمینال مخصوص زمین
• عدم اتصال کامل سیم زمین به دستگاه
• استفاده از سیم با مقطع نامناسب که جریان نشتی را به درستی هدایت نمی کند

این اشتباه باعث می شود که دستگاه ارت الکترونیکی (EDS) نتواند جریان نشتی را به زمین هدایت کند و در نتیجه:

• عملکرد دستگاه مختل شود و در زمان نشتی جریان، مدار قطع نشود
• خطاهای ارت ایجاد شود که هم ایمنی افراد و تجهیزات را به خطر می اندازد و هم باعث اختلال در عملکرد سایر تجهیزات الکتریکی می شود
• افزایش احتمال برق گرفتگی و آتش سوزی در سیستم برق ساختمان یا محیط صنعتی

برای رفع این مشکل و نصب صحیح سیم زمین، مراحل زیر را رعایت کنید:

1. سیم زمین را به ترمینال مخصوص زمین (⊕) دستگاه ارت الکترونیکی وصل کنید.
2. از سیم با مقطع استاندارد ≥۲.۵mm² استفاده کنید تا جریان نشتی به راحتی هدایت شود.
3. اتصالات را با پیچ و ترمینال محکم کنید و از شل بودن آن جلوگیری کنید.
4. اگر سیستم ارت شما طولانی است یا از چند مسیر عبور می کند، از بست های مناسب برای ثابت نگه داشتن سیم استفاده کنید تا تماس کامل حفظ شود.
5. پس از نصب، با استفاده از تستر EDS یا کلمپ متر عملکرد اتصال زمین را بررسی کنید.

توصیه های کاربردی:

• همیشه سیم زمین را مستقیم به ترمینال مخصوص دستگاه ارت الکترونیکی وصل کنید و از اتصال به نول یا فاز خودداری کنید.
• این اتصال نه تنها برای عملکرد صحیح EDS حیاتی است، بلکه باعث کاهش خطاهای ارت و افزایش ایمنی کل سیستم می شود.
• در محیط های صنعتی یا ساختمان های بزرگ، از سیستم ارت الکترونیکی مجزا برای هر بخش استفاده کنید تا بار جریان نشتی تقسیم شود و عملکرد EDS بهینه باشد.

پیشنهاد مطالعه: چاه ارت الکتریکی چیست؟

جابجایی سیم های نول (N) و فاز (L)

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی (EDS) جابجایی سیم های نول و فاز است. این خطا معمولاً زمانی رخ می دهد که:

• سیم نول به ترمینال فاز وصل شود و بالعکس
•  رنگ بندی استاندارد سیم ها رعایت نشود
• هنگام نصب از دیاگرام سیم کشی دستگاه پیروی نشود

نتیجه چنین اشتباهی می تواند شامل:

• عملکرد نادرست دستگاه ارت الکترونیکی: دستگاه ممکن است نتواند جریان نشتی را به درستی تشخیص دهد و مدار در زمان خطر قطع نشود.
• ایجاد خطاهای ارت: اتصال نول و فاز به اشتباه، باعث جریان غیرمجاز در مسیر زمین شده و امنیت سیستم را به خطر می اندازد.
• اختلال در تجهیزات حساس: جابجایی سیم ها می تواند باعث قطع ناخواسته یا آسیب به تجهیزات الکترونیکی شود.

برای جلوگیری از این مشکل و نصب صحیح دستگاه ارت الکترونیکی، مراحل زیر را رعایت کنید:

• رنگ بندی استاندارد سیم ها را رعایت کنید:
  آبی = نول (N)
  قرمز یا مشکی = فاز (L)
• دیاگرام نصب دستگاه را دنبال کنید: اکثر EDS ها دارای نقشه نصب روی بدنه هستند که نشان می دهد سیم ها به کدام ترمینال وصل شوند.
• قبل از اتصال سیم ها، برق را قطع کنید تا از خطر برق گرفتگی جلوگیری شود.
• از تستر یا مولتی متر برای تشخیص فاز و نول استفاده کنید تا مطمئن شوید سیم ها صحیح هستند.
• پس از نصب، عملکرد دستگاه را بررسی کنید: با فشار دادن دکمه Test، اطمینان حاصل کنید که دستگاه مدار را در زمان نشتی قطع می کند.

نکات عملی

• رعایت رنگ بندی استاندارد و اتصال صحیح سیم ها، یکی از ساده ترین اما مهم ترین روش ها برای کاهش خطاهای ارت و افزایش ایمنی سیستم است.
• در محیط های صنعتی یا ساختمان های بزرگ، برای جلوگیری از اشتباه، سیم ها را با برچسب مشخص کنید تا نصب و نگهداری راحت تر باشد.
• همواره مطمئن شوید که سیم نول و فاز هیچگاه با هم یا با زمین اشتباه گرفته نشوند، زیرا این خطا باعث عملکرد نادرست دستگاه و خطرات جدی می شود.

انتخاب جریان نامی نامناسب

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، استفاده از EDS با جریان نامی پایین تر یا نامناسب نسبت به بار مصرفی است. این مشکل زمانی رخ می دهد که:

• دستگاهی با جریان نامی 16A برای یک مدار با بار 20A نصب شود
• محاسبات دقیق جریان مصرفی تجهیزات انجام نشود
• از جریان نامی استاندارد برای محیط صنعتی یا ساختمان های بزرگ استفاده نشود

نتیجه انتخاب جریان نامی نامناسب می تواند شامل موارد زیر باشد:

• قطع ناخواسته مدار: دستگاه در هنگام جریان عادی قطع می کند، که باعث اختلال در عملکرد تجهیزات حساس می شود.
• عملکرد ناکافی در زمان نشتی جریان: EDS نمی تواند جریان اضافی یا نشتی بالا را تحمل کند و در زمان لازم قطع نمی کند.
• ایجاد خطر برق گرفتگی و آتش سوزی: انتخاب نامناسب جریان، خطرات ایمنی را افزایش می دهد.

برای جلوگیری از این مشکل، مراحل زیر را رعایت کنید:

1. محاسبه دقیق جریان مصرفی مدار: مجموع جریان تجهیزات متصل به مدار را محاسبه کنید.
2. انتخاب EDS با جریان نامی ≥ 125٪ جریان بار: برای مثال، اگر بار شما 32A است، EDS با جریان نامی 40A مناسب خواهد بود.
3. رعایت استانداردها و مشخصات فنی: همیشه به دفترچه راهنمای EDS و استاندارد IEC 61008 مراجعه کنید.
4. توجه به نوع بار: در محیط های صنعتی با بارهای موتور یا تجهیزات پالسی، از EDS با جریان نامی بالاتر یا تایپ مخصوص (Type S یا Type A) استفاده کنید.
5. استفاده از ترکیب EDS و MCB مناسب: برای حفاظت کامل، EDS را در کنار مینیاتوری مناسب نصب کنید تا علاوه بر نشتی جریان، اضافه بار نیز کنترل شود.

نکات عملی:

• همیشه جریان نامی EDS را متناسب با بار محاسبه شده انتخاب کنید تا از قطع ناخواسته و خطاهای احتمالی جلوگیری شود.
• در مدارهای پیچیده یا صنعتی از EDS های سانا صنعت با جریان نامی مناسب و استاندارد استفاده کنید تا حداکثر ایمنی و کارایی حاصل شود.
• برای بارهای حساس، EDS های نوع A یا تاخیردار (Type S) عملکرد بهتری دارند و جلوی خطاهای ناشی از جریان پالسی را می گیرند.

پیشنهاد مطالعه: سیم ارت چیست؟

عدم نصب MCB در کنار EDS

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، استفاده از EDS بدون محافظت در برابر اضافه بار است. بسیاری از نصابان تصور می کنند EDS به تنهایی کافی است، در حالی که:

•  EDS فقط نشتی جریان به زمین را تشخیص می دهد و مدار را در زمان خطر قطع می کند.
• EDS قادر به محافظت در برابر جریان اضافه بار یا اتصال کوتاه نیست.
• در صورت عدم استفاده از MCB، جریان زیاد می تواند به دستگاه و تجهیزات متصل آسیب بزند و حتی خطر آتش سوزی ایجاد کند.

برای جلوگیری از این مشکل و نصب ایمن EDS، مراحل زیر را رعایت کنید:

1. نصب MCB مناسب قبل از EDS: جریان نامی MCB باید کمی پایین تر از جریان نامی EDS باشد تا اضافه بار ابتدا توسط MCB کنترل شود.

• مثال: برای EDS با جریان نامی 40A، از MCB 32A استفاده کنید.

2. انتخاب نوع MCB مناسب بار مدار:

• برای بارهای مقاومتی، نوع B
• برای بارهای موتور یا القایی، نوع C یا D

3. رعایت دیاگرام نصب: مطمئن شوید سیم فاز ابتدا از MCB عبور کرده و سپس به EDS می رسد.

4. تست عملکرد سیستم: پس از نصب، عملکرد EDS و MCB را با بار واقعی یا تست استاندارد بررسی کنید.

نکات عملی:

• ترکیب صحیح EDS و MCB باعث می شود دستگاه ارت الکترونیکی به درستی در زمان نشتی جریان عمل کند و همزمان سیستم در برابر اضافه بار محافظت شود.
• در محیط های صنعتی و ساختمان های بزرگ، نصب MCB جداگانه برای هر مدار، هم عملکرد EDS را بهینه می کند و هم خطر خطاهای ناشی از اضافه بار را کاهش می دهد.

عدم تست ماهانه دکمه Test

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، نادیده گرفتن تست ماهانه دکمه Test است. بسیاری از کاربران تصور می کنند نصب صحیح کافی است، در حالی که:

• مکانیزم داخلی EDS به مرور زمان ممکن است رسوب گذاری یا گیر کردگی پیدا کند.
• عدم تست منظم می تواند باعث شود دستگاه در زمان نشتی جریان عمل نکند.

و این مشکل ممکن است منجر به برق گرفتگی، آسیب به تجهیزات یا خطر آتش سوزی شود.

برای اطمینان از عملکرد صحیح دستگاه ارت الکترونیکی، مراحل زیر را انجام دهید:

1. فشردن دکمه Test هر ماه: با فشار دادن دکمه Test، جریان نشتی مصنوعی ایجاد شده و عملکرد قطع مدار بررسی می شود.
2. بررسی زمان قطع دستگاه: زمان قطع باید مطابق مشخصات فنی باشد (معمولاً ≤ 40 میلی ثانیه برای EDS با حساسیت 30mA).
3. ثبت نتایج تست: در ساختمان های بزرگ یا صنعتی، نتایج تست ماهانه را ثبت کنید تا سوابق ایمنی موجود باشد.
4. در صورت عملکرد نادرست، تعمیر یا تعویض: اگر دستگاه قطع نکرد، لازم است آن را سرویس کرده یا با EDS استاندارد و معتبر جایگزین کنید.

نکات عملی:

• تست ماهانه باعث می شود عملکرد دستگاه ارت الکترونیکی همواره بهینه باشد و خطر خطاهای ارت کاهش یابد.
• برای تست صحیح، بهتر است دستگاه را تحت بار واقعی یا با تستر استاندارد EDS بررسی کنید.

پیشنهاد مطالعه: روش های تامین ارتینگ

نصب EDS در محیط مرطوب بدون حفاظت مناسب

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، نصب آن در محیط های مرطوب بدون در نظر گرفتن درجه حفاظت مناسب است. این مشکل معمولاً در مکان هایی مانند حمام، آشپزخانه، پارکینگ یا فضاهای صنعتی مرطوب رخ می دهد. اثرات این خطا شامل:

• نفوذ رطوبت به مدار داخلی و ایجاد اتصال کوتاه.
• عملکرد نادرست دستگاه EDS که ممکن است نتواند جریان نشتی را به درستی قطع کند.
• خطر برق گرفتگی و آسیب به تجهیزات الکترونیکی و صنعتی.

برای جلوگیری از این مشکل و نصب ایمن دستگاه ارت الکترونیکی، مراحل زیر را رعایت کنید:

1. استفاده از EDS با درجه حفاظت مناسب: حداقل IP65 برای محیط های مرطوب توصیه می شود.
2. محل نصب مناسب: دستگاه را در مکانی نصب کنید که مستقیم با آب تماس نداشته باشد و جریان هوا کافی باشد.
3. استفاده از باکس یا محفظه ضد آب: در صورت امکان، EDS را داخل باکس مخصوص نصب کنید تا محافظت بیشتری در برابر رطوبت و گرد و غبار داشته باشد.
4. بازرسی دوره ای: حداقل ماهی یک بار بررسی کنید که محفظه و اتصالات دستگاه خشک و بدون نشتی باشند.

نکات عملی:

• نصب EDS در محیط مرطوب بدون رعایت IP مناسب، یکی از رایج ترین خطاهای نصب است که هم عملکرد دستگاه و هم ایمنی افراد را به خطر می اندازد.
• استفاده از EDSهای صنعتی و استاندارد سانا صنعت با IP بالا، ایمنی و طول عمر دستگاه را تضمین می کند.
• در محیط های مرطوب صنعتی، ترکیب EDS و دستگاه ارت الکترونیکی با IP مناسب، بهترین عملکرد و محافظت را ایجاد می کند.

استفاده از EDS نوع AC به جای نوع A برای تجهیزات حساس

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، انتخاب EDS نوع AC برای مدارهایی است که تجهیزات الکترونیکی حساس دارند. این خطا معمولاً در موارد زیر رخ می دهد:

• اتصال اینورترها، شارژرها یا منابع تغذیه پالسی به مدار
• استفاده از تجهیزات کامپیوتری یا مدرن که جریان های نشتی پالسی ایجاد می کنند

مشکلات ناشی از این انتخاب عبارتند از:

• عدم تشخیص جریان نشتی پالسی: EDS نوع AC تنها جریان نشتی متناوب (AC) را شناسایی می کند و جریان های پالسی را قطع نمی کند.
• قطع ناخواسته یا عملکرد نادرست دستگاه: در برخی موارد، جریان پالسی باعث تحریک نادرست EDS نوع AC شده و مدار بی دلیل قطع می شود.
• خطر ایمنی: جریان های نشتی تشخیص داده نشده می توانند باعث برق گرفتگی یا آسیب به تجهیزات شوند.

برای جلوگیری از این مشکل و نصب ایمن EDS:

1. انتخاب EDS نوع A برای تجهیزات مدرن: EDS نوع A قادر به تشخیص جریان های AC و پالسی است و برای اینورترها و تجهیزات الکترونیکی ایده آل می باشد.
2. بررسی مشخصات تجهیزات: قبل از نصب، نوع بار (AC یا پالسی) و حساسیت تجهیزات متصل به مدار را بررسی کنید.
3. ترکیب با MCB مناسب: در کنار EDS نوع A، از MCB مناسب برای حفاظت در برابر اضافه بار استفاده کنید.
4. نصب توسط متخصص: برای جلوگیری از خطاهای ناشی از سیم کشی و اتصال اشتباه، نصب EDS نوع A باید توسط افراد متخصص انجام شود.

نکات عملی:

• در مدارهای با تجهیزات پالسی، این انتخاب جلوی قطع ناخواسته و خطاهای عملکردی را می گیرد.
• ترکیب EDS نوع A با دستگاه ارت الکترونیکی و MCB استاندارد، بهترین حفاظت را برای سیستم های برق فراهم می کند.

اتصال چند مدار به یک EDS

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، اتصال همزمان چند مدار به یک EDS است. این کار ممکن است به دلایل زیر انجام شود:

• کاهش تعداد دستگاه ها و صرفه جویی در هزینه
• نصب نادرست یا عدم رعایت استانداردهای سیم کشی

اما عواقب این خطا شامل:

• افزایش جریان نشتی کل: مجموع جریان های نشتی چند مدار ممکن است بیشتر از ظرفیت EDS شود و باعث قطع ناخواسته مدار شود.
• عملکرد نادرست دستگاه: EDS نمی تواند به درستی جریان نشتی هر مدار را کنترل کند و ایمنی سیستم کاهش می یابد.
• خطر آسیب به تجهیزات: تجهیزات حساس متصل به مدار ممکن است در اثر قطع و وصل ناگهانی آسیب ببینند.

برای جلوگیری از این مشکل و نصب ایمن EDS، مراحل زیر را رعایت کنید:

1. نصب EDS جداگانه برای هر مدار: بهترین روش این است که هر مدار مهم یا حساس، EDS مخصوص خود را داشته باشد.
2. محاسبه جریان نامی: اگر اتصال چند مدار به یک EDS ضروری است، جریان نامی EDS باید بالاتر از مجموع جریان های نشتی مدارها باشد.
3.  بررسی جریان نشتی کل: با استفاده از تستر EDS، جریان نشتی کل را بررسی کرده و مطمئن شوید دستگاه به درستی عمل می کند.

نکات عملی:

• این خطا به طور مستقیم می تواند باعث قطع ناخواسته و خطاهای ارت شود.
• در ساختمان های مسکونی و صنعتی، بهتر است مدارهای روشنایی، پریزها و تجهیزات حساس جداگانه محافظت شوند.
• ترکیب EDS مناسب + سیم کشی صحیح + تست دوره ای بهترین ایمنی را فراهم می کند.

پیشنهاد مطالعه: چاه ارت یا دستگاه ارت الکتریکی؟

نصب نزدیک منابع تداخل الکترومغناطیسی

یکی از اشتباهات رایج در نصب دستگاه ارت الکترونیکی، قرار دادن آن در نزدیکی منابع تداخل الکترومغناطیسی مانند:

• موتورهای الکتریکی
• کابل های قدرت با جریان بالا
• تجهیزات جوشکاری یا اینورترهای صنعتی

این کار باعث بروز مشکلات زیر می شود:

• عملکرد نادرست EDS: میدان های مغناطیسی قوی می توانند سیگنال های جریان نشتی را مختل کرده و دستگاه به درستی مدار را قطع نکند.
• قطع ناخواسته مدار: نویزهای القایی ممکن است باعث تحریک نادرست دستگاه و قطع بی دلیل مدار شود.
• افزایش خطر برق گرفتگی و آسیب تجهیزات: دستگاه قادر به تشخیص جریان های نشتی واقعی نیست و ایمنی سیستم کاهش می یابد.

برای جلوگیری از این مشکل و نصب ایمن EDS:

1. رعایت فاصله استاندارد: حداقل ۳۰ سانتی متر فاصله از منابع تداخل الکترومغناطیسی حفظ کنید.
2. استفاده از کابل های محافظت شده: در صورت امکان، از کابل های شیلددار برای مدارهای نزدیک منابع پر تداخل استفاده کنید.
3. نصب در مکان مناسب: ترجیحاً EDS را در تابلوهای جداگانه و دور از موتورخانه یا کابل های فشار قوی نصب کنید.

نکات عملی:

• این خطا می تواند عملکرد کل سیستم برق و ایمنی افراد را به خطر بیندازد.
• در محیط های صنعتی، ترکیب EDS مقاوم + فاصله مناسب + سیم کشی استاندارد بهترین حفاظت را ایجاد می کند.
• رعایت این نکات باعث می شود دستگاه ارت الکترونیکی با دقت بالا و بدون خطا عمل کند.

استفاده از EDS غیراستاندارد یا تقلبی

یکی از خطرناک‌ترین اشتباهات در نصب دستگاه ارت الکترونیکی، خرید و استفاده از محصولات غیراستاندارد یا تقلبی است. این مشکل معمولاً به دلایل زیر رخ می‌دهد:

• کاهش هزینه اولیه با خرید دستگاه‌های ارزان
• عدم توجه به تأییدیه‌های استاندارد داخلی و بین‌المللی
• ناآگاهی نسبت به کیفیت ساخت و ایمنی محصول

عواقب استفاده از EDS غیر استاندارد عبارتند از:

• عملکرد نادرست یا عدم قطع مدار در زمان نشتی جریان که می‌تواند خطر برق‌گرفتگی ایجاد کند.
• افزایش ریسک آتش‌سوزی به دلیل کیفیت پایین قطعات و مدار داخلی.
• کاهش طول عمر تجهیزات متصل به مدار و ایجاد مشکلات عملکردی.

برای اطمینان از عملکرد ایمن و نصب صحیح EDS:

1. خرید از برندهای معتبر: مانند EDSهای سانا صنعت که دارای تأییدیه‌های استاندارد CE، ISI و سایر گواهینامه‌های بین‌المللی هستند.
2. بررسی مشخصات فنی: مطمئن شوید جریان نامی، حساسیت و نوع EDS مناسب بار مصرفی شما باشد.
3. نصب توسط متخصص: حتی دستگاه استاندارد هم در صورت نصب نادرست، عملکرد صحیح نخواهد داشت.
4. تست دوره‌ای دستگاه: استفاده از دکمه Test برای بررسی عملکرد EDS حداقل ماهی یک بار.

نکات عملی:

•  EDS استاندارد سانا صنعت نه تنها ایمنی سیستم را تضمین می‌کند، بلکه از خطاهای ناشی از کیفیت پایین جلوگیری می‌کند.
• استفاده از دستگاه‌های غیراستاندارد، حتی اگر قیمت پایین‌تری داشته باشند، می‌تواند هزینه‌های بسیار بالاتری در آینده ایجاد کند.

استفاده از EDS غیراستاندارد یا تقلبی

یکی از خطرناک ترین اشتباهات در نصب دستگاه ارت الکترونیکی، خرید و استفاده از محصولات غیراستاندارد یا تقلبی است. این مشکل معمولاً به دلایل زیر رخ می دهد:

• کاهش هزینه اولیه با خرید دستگاه های ارزان
• عدم توجه به تأییدیه های استاندارد داخلی و بین المللی
• ناآگاهی نسبت به کیفیت ساخت و ایمنی محصول

عواقب استفاده از EDS غیر استاندارد عبارتند از:

• عملکرد نادرست یا عدم قطع مدار در زمان نشتی جریان که می تواند خطر برق گرفتگی ایجاد کند.
• افزایش ریسک آتش سوزی به دلیل کیفیت پایین قطعات و مدار داخلی.
• کاهش طول عمر تجهیزات متصل به مدار و ایجاد مشکلات عملکردی.

برای اطمینان از عملکرد ایمن و نصب صحیح EDS:

1. خرید از برندهای معتبر: مانند EDSهای سانا صنعت که دارای تأییدیه های استاندارد CE، ISI و سایر گواهینامه های بین المللی هستند.
2. بررسی مشخصات فنی: مطمئن شوید جریان نامی، حساسیت و نوع EDS مناسب بار مصرفی شما باشد.
3. نصب توسط متخصص: حتی دستگاه استاندارد هم در صورت نصب نادرست، عملکرد صحیح نخواهد داشت.
4. تست دوره ای دستگاه: استفاده از دکمه Test برای بررسی عملکرد EDS حداقل ماهی یک بار.

نکات عملی:

•  EDS استاندارد سانا صنعت نه تنها ایمنی سیستم را تضمین می کند، بلکه از خطاهای ناشی از کیفیت پایین جلوگیری می کند.
• استفاده از دستگاه های غیراستاندارد، حتی اگر قیمت پایین تری داشته باشند، می تواند هزینه های بسیار بالاتری در آینده ایجاد کند.
• ترکیب EDS استاندارد + نصب صحیح + تست دوره ای بهترین محافظت را برای ساختمان و تجهیزات صنعتی فراهم می کند.
• ترکیب EDS استاندارد + نصب صحیح + تست دوره ‌ای بهترین محافظت را برای ساختمان و تجهیزات صنعتی فراهم می ‌کند.

پیشنهاد مطالعه: علائم خرابی سیستم ارت

نکات طلایی برای نصب ایمن EDS

برای اطمینان از عملکرد صحیح و افزایش ایمنی سیستم برق، رعایت این نکات ضروری است:

 ۱. رعایت استانداردهای نصب

• مطابقت با استاندارد IEC 60364 و مبحث ۱۳ مقررات ملی ساختمان
• انتخاب EDS مناسب با جریان نامی و نوع بار مصرفی
• رعایت فاصله مناسب از منابع تداخل الکترومغناطیسی و تجهیزات پرنویز

۲. ابزارهای ضروری برای نصب صحیح

• تستر EDS برای بررسی جریان نشتی
• کلمپ‌متر برای اندازه‌گیری جریان و بررسی بار مدار
• پیچ‌گوشتی و ابزار عایق‌دار برای نصب ایمن و جلوگیری از برق‌گرفتگی

۳. انتخاب نوع مناسب EDS

• برای تجهیزات مدرن و مدارهای پالسی، از EDS نوع A استفاده کنید
• در محیط‌های صنعتی و با بارهای سنگین، EDS تاخیردار (Type S) بهترین گزینه است
• استفاده از EDS استاندارد سانا صنعت برای اطمینان از عملکرد مطمئن و جلوگیری از خطاهای ناشی از کیفیت پایین

۴. ترکیب با سیستم ارت الکترونیکی

• در سیستم‌های پیشرفته، ارت الکترونیکی می‌تواند مکمل خوبی برای EDS باشد
• ارت جریان‌های اضافی و خطرناک را به زمین هدایت می‌کند و EDS از نشتی جریان محافظت می‌کند
• نصب صحیح هر دو دستگاه ایمنی را حداکثر می‌کند

۵. تست و نگهداری دوره‌ای

• فشردن دکمه Test ماهانه برای اطمینان از عملکرد صحیح
• بررسی سلامت سیم‌کشی و اتصالات زمین
• اطمینان از عدم اتصال مدارهای متعدد به یک EDS بدون محاسبه جریان کل

نتیجه‌گیری

نصب صحیح دستگاه ارت الکترونیکی (EDS) نقش حیاتی در ایمنی سیستم‌های برق دارد و با رعایت ۱۰ اشتباه رایج و راه‌حل‌های ارائه شده در این مقاله، می‌توانید عملکرد بهینه و ایمنی کامل سیستم خود را تضمین کنید. شناسایی و اصلاح خطاهای نصب، استفاده از EDS استاندارد سانا صنعت و ترکیب آن با سیستم ارت الکترونیکی و تست دوره‌ای، بهترین حفاظت را برای ساختمان‌ها و تجهیزات صنعتی فراهم می‌کند.

برای مشاهده مشخصات فنی محصولات، دریافت مشاوره و اطلاع از قیمت ارت الکترونیکی و سایر تجهیزات استاندارد، می‌توانید به سایت سانا صنعت مراجعه کنید.
