راهنمای نصب دستگاه های پرتابل

سیستم EDS (ارت الکترونیکی) شرکت سانا صنعت با هدف تأمین ارت حفاظتی پایدار و حذف متغیراتی مانند جنس خاک، رطوبت، حرارت، شرایط جوی و غیره به منظور جداسازی ارتینگ تجهیزات حساس جریان ضعیف از ارت عمومی ساختمان مورد استفاده قرار میگیرد .این سیستم طبق استاندارد های جهانی، نحوه عملکرد و حساسیت تجهیزات ابزاز دقیق، بهترین راه حل جهت حفاظت از اینگونه تجهیزات (مانند : دستگاههای آزمایشگاهی، مخابراتی، خودپرداز، خوددریافت، کیوسک های بانکی، دستگاههای حکاکی، یونیت های دندانپزشکی، دستگاههای چاپ، سرورها، دستگاههای ماینر، سیستم های گیمینگ، تجهیزات الکترونیکی ورزشی، گیت ها، دستگاههای XRAY، تجهیزات خاص و غیره) می باشد. نصب و راه اندازی سیستم EDS (ارت الکتریکی) شرکت سانا صنعت در مدل های پرتابل آنالوگ و دیجیتال ( ATM Version ، MONO DEVICE ،CLOUD EDS , EDS T , SMART , OMICRON , OMEGA ) بسیار ساده بوده و در صورت توجه در هنگام فرآیند نصب به راحتی میتوان این سیستم را در کمتر از سی دقیقه بهره برداری نمود.

نکات بسیار مهم

• جهت راهنمایی هرچه بهتر، قبل از نصب سیستم EDS ( ارت الکتریکی ) حتما با کارشناسان و نصابان شرکت سانا صنعت هماهنگی های لازم صورت پذیرد.
• جهت بهرمندی از بالاترین حفاظت و بهترین عملکرد سیستم EDS باید کلیه دستگاهها و تجهیزات مصرف کننده، تمامی اتصالات به بدنه ساختمان ( قسمت های فلزی و هادی های ساختمان ) قطع و ایزوله گردد و در صورت اتصال به چاه ارت، آن اتصال قطع شود .
• سیستم EDS ( ارت الکتریکی ) در نزدیک ترین محل ممکن، به تجهیزات مصرف کننده نصب و راه اندازی میگردد.
• در هنگام نصب از خاموش بودن سیستم EDS اطمینان حاصل شود
• سیم های فاز و نول نباید جا به جا متصل گردد .
• جهت تشخیص سیم های فاز و نول از فازمتر استفاده شود .

در ادامه با مراحل نصب و راه‏اندازی مدل های پرتابل دستگاه‏های EDS (ارت الکتریکی) شرکت سانا صنعت آشنا خواهید شد :

وسایل مورد نیاز جهت نصب سیستم EDS

• فاز متر
• انبر دست یا سیم چین
• سیم شماره 1.5 افشان به طول حداکثر 3 متر ( در صورت مسافت بیشتر، از سیم شماره 2.5 افشان استفاده گردد )
• ولت متر کالیبره شده یا ارت تستر
• دریل و پیچ گوشتی (در صورت نیاز به نصب بروی دیوار)

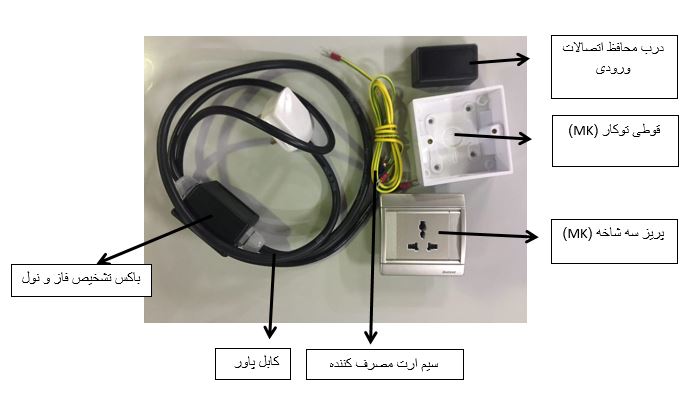

محتویات داخل جعبه

1. دستگاه EDS (ارت الکتریکی)
2. قوطی توکار
3. پریز AC Power Plugs and Sockets British Type (پریز MK).
4. سه شاخه و کابل مخصوص (مجهز به سیستم تشخیص جهت فاز و نول).
5. درب محافظ اتصالات ورودی.
6. سیم ارت مجزا جهت اتصال پین ارت سیستم EDS به بدنه فلزی مصرف کننده.
7. دفترچه نصب و راه ‏اندازی سیستم .
8. کارت گارانتی

مراحل نصب و راه ‏اندازی

1. جانمایی و نصب قوطی پریز (MK) بر روی دیوار
2. اتصال صحیح برق شهر (فاز L و نول N) به پشت پریز (MK)
3. اتصال صحیح یک سیم از هادی های فلزی ساختمان (مانند : اسکلت فلزی ساختمان و اتصالات آن، سیم ارت عمومی ساختمان، چارچوب فلزی درب یا پنجره، لوله آب فلزی ، و … ) به محل نصب ارت در پشت پریز (MK)
4. نصب پریز (MK) به قوطی
5. اتصال صحیح سر سیم های کابل کنترل فاز به ورودی برق دستگاه EDS (فاز L و نول N)
6. نصب درب محافظ اتصالات ورودی برق بر روی دستگاه EDS
7. متصل نمودن سه شاخه کابل کنترل فاز به پریز (MK)
8. روشن نمودن سیستم EDS
9. تست سیستم EDS و اطمینان از صحت عملکرد آن
10. خاموش کردن سیستم EDS
11. اتصال دوشاخه برق (استاندارد) تجهیزات مصرف کننده به پریز موجود بر روی سیستم EDS
12. متصل نمودن سیم ارت از پین خروجی سیستم EDS به بدنه فلزی تجهیزات مصرف کننده
13. روشن نمودن سیستم EDS و بهره برداری

توضیحات :

• سیم فاز (سیمی که فازمتر را روشن می نماید و معمولا به رنگ قرمز می باشد) را به پیچ L (فاز) متصل میگردد.
• سیم نول (سیمی که فازمتر را روشن نمی کند و معمولا به رنگ آبی می باشد) را به پیچ N (نول) متصل میگردد.
• بر روی کابل پاور سیستم EDS (ارت الکتریکی)، باکس کوچکی تعبیه شده است که وظیفه تشخیص اتصال صحیح سیم های فاز و نول را دارد. با توجه به حساسیت سیستم EDS به جهت نصب صحیح سیم های فاز و نول، تغییر در آن باعث بروز مشکل عمده در سیستم EDS و به موازات آن، بروز مشکل در مصرف کننده میگردد . از این سیستم تشخیص فاز و نول موجود بر روی کابل با کمک اتصال به یک هادی گسترده (سازه فلزی ساختمان و اتصالات فلزی آن)، اتصال صحیح سیم های فاز و نول را در محل درست خود تشخیص داده و در صورت بروز اشتباه و یا مشکل با قطع برق سیستم EDS از روشن شدن آن جلو گیری مینماید.
• در صورت روشن نشدن دستگاه EDS (ارت الکتریکی)، ابتدا با استفاده از فازمتر از برق دار بودن سیم فاز پشت پریز MK اطمینان حاصل نمایید و در قدم بعد از نصب صحیح سیم ها در بندهای (2) و (3) اطمینان حاصل گردد. ( اتصال بند (3) جهت الزام به همبندی در مبحث 13 مقررات ملی ساختمان و سیستم تشخیص فاز و نول موجود بر روی کابل بوده که در صورت اشتباه در نصب و یا مناسب نبوده هادی فلزی متصل به آن، اجازه عبور برق و روشن شدن سیستم EDS را نمیدهد. در این حالت در صورت تست با فاز متر، هر دو سیم در سرسیم های آبی و قرمز کابل متصل به دستگاه EDS برق دار هستند.)
• از خروجی ارت دستگاه EDS نباید جهت اتصال در بند (3) استفاده نمود .
• شاهد آن هستیم بعضی از استفاده کنندگان از سیستم EDS، در محل هایی که امکان اتصال به زمین یا هادی فلزی ساختمان را ندارند، همزمان از سیم نول برای پین نول و پین سیم اتصال به زمین در پشت پریز MK استفاده می نمایند، با این عمل سیستم تشخیص فاز و نول موجود در وسط کابل پاور، از مدار خارج شده و خروجی برق وصل میگردد، اما دیگر قادر به شناسایی سیم فاز و اتصال صحیح آن نمی باشد. در این گونه موارد باید اتصالات فاز و نول را در ورودی سیستم EDS مرتب چک نموده که جهت فاز جا به جا نشود. (این روش پیشنهاد نمیگردد)

نکته مهم

• بعد از اتمام نصب و روشن نمودن سیستم EDS ابتدا از صحت عملکرد آن اطمینان حاصل کرده و سپس دستگاههای مصرف کننده را به این سیستم متصل نمایید .
• سیستم EDS (ارت الکتریکی) یک سیستم شبیه ساز زمین بوده و جهت تامین ارت حفاظتی تجهیزات جریان ضعیف در تمامی صنایع کاربرد دارد، که در صورت استفاده مشترک و همزمان با ارت زمین ( چاه ارت، راد و … ) در تجهیزات باعث بروز مشکل و عدم کارایی مناسب سیستم EDS را به دنبال خواهد داشت، به همین دلیل، جهت بهترین عملکرد سیستم EDS و جلو گیری از تداخل، نوسانات و نویز های برگشتی از زمین به تجهیزات الکتریکی و الکترونیکی مصرف کننده تمامی اتصالات تجهیزات مصرف کننده باید قطع گردد و فقط از ارت خروجی سیستم EDS (ارت الکتریکی) جهت تجهیزات حساس و نیمه حساس استفاده گردد. جهت اطمینان از این موضوع در ابتدا به وسیله دستگاه مولتی متر نسبت به اندازه گیری اختلاف ولتاژ بین بدنه تجهیزات مصرف کننده (قسمت فلزی) با نول اقدام شود، در صورت عدم اتصال تجهیز مصرف کننده به زمین، این اختلاف ولتاژ (V) معمولا حدود 80 ولت می باشد. در غیر این صورت و اعداد پایین تر از حدود 15 ولت، احتمال اتصال تجهیز مصرف کننده به زمین (چاه ارت) متصور میباشد و باید کلیه اتصالات آن چک و در صورت اتصال عمدی یا تصادفی، آن اتصال قطع گردد .
• در صورت استفاده از دستگاه UPS ، سیستم EDS (ارت الکتریکی) قبل از دستگاه UPS نصب میگردد. با توجه به برند های مختلف دستگاههای UPS و وجود برخی از برند های بی کیفیت در بازار، در صورت استفاده از این گونه دستگاههای بی کیفیت و خارج از استاندارد ممکن است اعداد ورودی ارت و نول به دستگاه UPS با اعداد خروجی از دستگاه UPS متغیر باشد که در این حالت مدارات داخلی دستگاه UPS در نول خروجی خود، تاثیر منفی می گذارد. در صورتیکه این اختلاف زیاد باشد، عملکرد دستگاه UPS بر کارکرد صحیح تجهیزات مصرف کننده نهایی تاثیر منفی دارد.

تست ارت الکتریکی

تست عملکرد سیستم EDS باید در حالت بی باری (هیچ مصرف کننده‏ای به سیستم EDS متصل نباشد) صورت پذیرد.
قبل از تست سیستم EDS (ارت الکتریکی )، ابتدا از پریز موجود بر روی سیستم EDS ( برق خروجی ) به وسیله مولتی متر، اختلاف ولتاژ (V) بین فاز و نول اندازه گیری میشود (در این حالت اختلاف ولتاژ بین فاز و نول حدود 220 ولت خواهد بود ).

روش اول: تست توسط مولتی متر

در این روش اختلاف ولتاژ بین نول خروجی و ارت ( پریز یا شینه ارت اضافی موجود بر روی سیستم EDS ) را اندازه گیری میشود ( در این حالت اختلاف ولتاژ باید کمتر از نیم ولت باشد ) . باید توجه داشت در بعضی از مدلهای مولتی متر، توانایی اندازه گیری ولتاژ های بسیار کم را نداشته و آن اختلاف ولتاژ را صفر نشان می‏دهد.

روش دوم: تست توسط ارت تستر

در این روش اندازه گیری امپدانس سیستم EDS به روش دوسیم به صورت استاندارد صورت می پذیرد و امپدانس بین نول خروجی و ارت ( پریز یا شینه ارت اضافی موجود بر روی سیستم EDS ) سنجیده می شود، در این حالت امپدانس سیستم EDS باید کمتر از یک اهم باشد.
در صورتیکه اعداد خروجی سیستم EDS در حالت بی باری، بالاتر از 5 ولت و یا امپدانس بالاتر از 3 اهم را نمایش دهد، سیستم EDS معیوب بوده و نیاز به تعمیر دارد.

تست بدنه مصرف کننده

بعد از قطع اتصالات زمین از تجهیزات مصرف کننده و اتصال سیستم EDS (ارت الکتریکی) به آن، به جهت تست نهایی، یا استفاده از دستگاه مولتی مترف اختلاف ولتاژ بین بدنه تجهیزات مصرف کننده (قسمت فلزی) و نول اندازه گیری می شود، در صورت نصب و راه اندازی صحیح دستگاه و شرایط ذکر شده، ولتاژ بر روی بدنه تجهیزات زیر یک ولت خواهد بود.

بازدید های دوره ای

اختلاف ولتاژ (V) بدنه (فلزی) تجهیزات مصرف کننده با نول شبکه برق و زمین لوکال به صورت ماهیانه اندازه گیری شود. در صورتیکه میزان اختلاف ولتاژ، عدد بالایی بود ، با کارشناسان فنی شرکت سانا صنعت تماس حاصل فرمایید.

در صورت بروز هر گونه ایراد فنی مرتبط با سیستم EDS با کارشناسان فنی شرکت سانا صنعت تماس حاصل فرمایید.

عمل ننمودن به دستور نصب و اشتباه در اتصالات باعث بروز مشکلات خواهد بود در نتیجه مسئولیت هرگونه اشتباهی بر عهده مالک و فرد نصب کننده سیستم EDS میباشد. لذا برای اطمینان نیاز میباشد مقادیر ولتاژ خروجی سیستم EDS در بازدیدهای هر سه ماه یک بار اندازه ‏گیری، و مشکلات احتمالی رفع گردد.
